BPMseries フォトマルユニット(光電子増倍管ユニット)

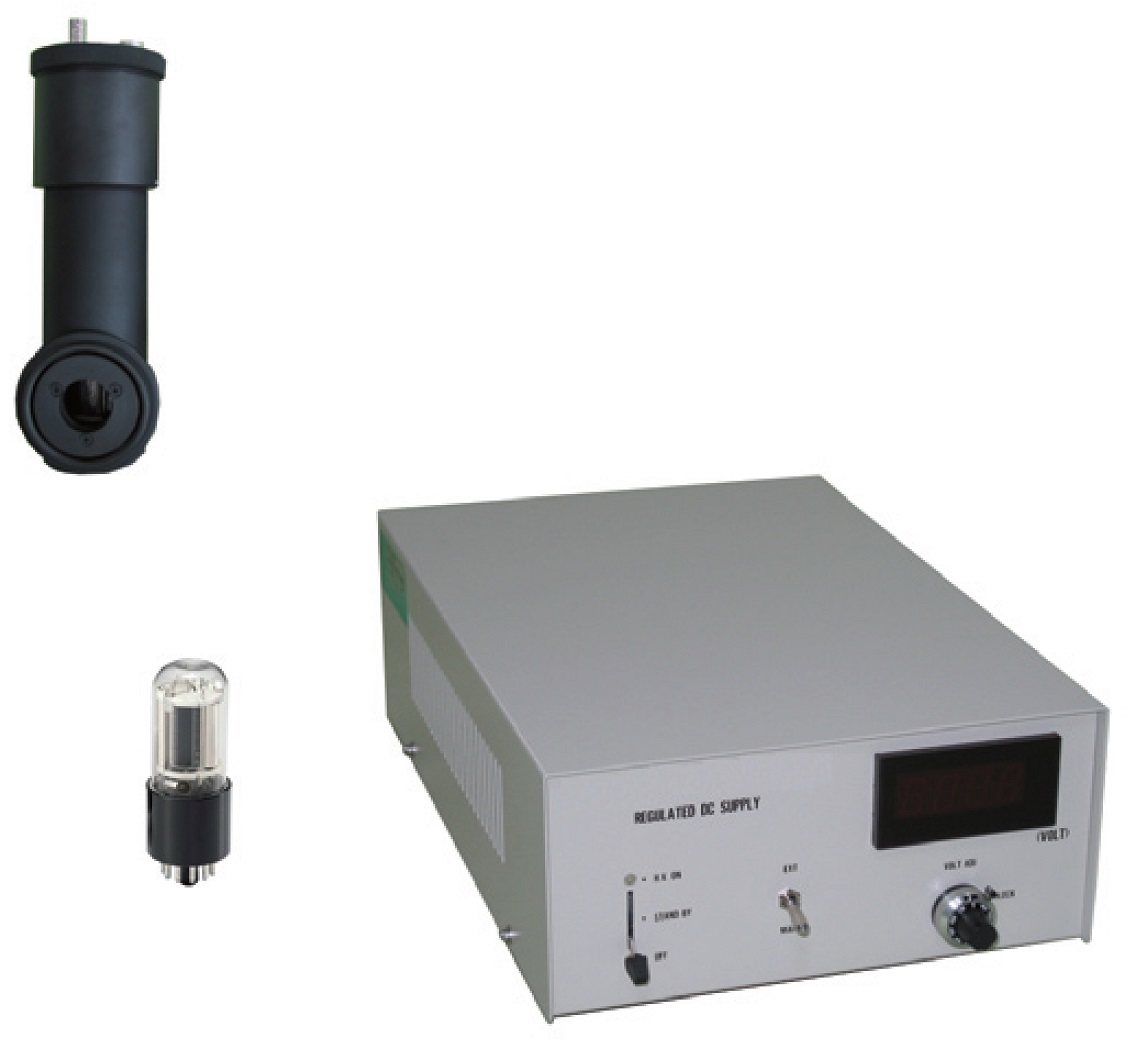

BPMseries フォトマルユニット(光電子増倍管ユニット)は、主にフォトマル(光電子増倍管)、フォトマルホルダ、フォトマル電源で構成されています。サイドオン型とヘッドオン型の2種類のラインナップがあります。さらにそれぞれアンプ内蔵の有無の選択ができます。サイドオン型は小スペース性に優れ、ヘッドオン型はユニフォミティ(面内均一性)と偏光特性に優れています。



 カタログ(PDF





仕様



種類

ヘッドオン

(アンプ有)

ヘッドオン

(アンプ無)

サイドオン

(アンプ有)

サイドオン

(アンプ無)

ホルダ型式

BDH-AP

BDH-A

BDH-BP

BDH-B

ホルダ高電圧供給電極

陰極(陽極接地、負高圧型)

陰極(陽極接地、負高圧型)

陰極(陽極接地、負高圧型)

陰極陽極接地、負高圧型)

ホルダ負荷抵抗

1MΩ

1MΩ

ホルダ外形寸法

203×Φ70mm

203×Φ70mm

210×Φ70mm

210×Φ70mm

プリアンプ

出力電圧/陽極電流

10V/µA

10V/µA

プリアンプ

最大出力

+12V

+12V

電源

出力電圧調整

-50 ~ -1000V

-50 ~ -1000V

-50 ~ -1000V

-50 ~ -1000V

電源

入力・負荷変動率

±0.05%+10mV

±0.05%+10mV

±0.05%+10mV

±0.05%+10mV

電源

リップル/ドリフト

10mV/0.1%

+50mV

10mV/0.1%

+50mV

10mV/0.1%+50mV

10mV/0.1%+50mV





ラインナップ一覧

 型式 品名  波長範囲

BPM-51S

サイドオン型フォトマル

 200~900nm

BPM-21H

ヘッドオン型フォトマル

 200~850nm

BR11102

ヘッドオン型フォトマル

 300~650nm

波長範囲は、あくまでもフォトマル単体の仕様であり、実際の波長範囲は、使用する装置仕様に依存します。上記以外のラインナップもあります。詳しくはご相談下さい。





ホルダ構造(サイドオン型)







電源パネル説明





①電源スイッチ(HV.ON=電源ON、電圧印加ON、STANDBY=電源ONだが印加電圧OFF、OFF=電源OFF)

②電圧制御方法スイッチ(EXT=外部制御、MAN=コントローラ制御)

③電圧調整つまみ(印加電圧値の制御)

④電圧表示部(印加電圧値の表示)

⑤HV.OUTPUT(高電圧出力)

⑥EXT CONTR(外部DC入力により高電圧出力制御)

⑦±15V OUTPUT(プリアンプ付フォトマルホルダの駆動)

⑧DOOR SWITCH(電源遮断外部制御)
