製品一覧> 太陽電池評価> OTENTO-SUNⅡ ソーラシミュレータ

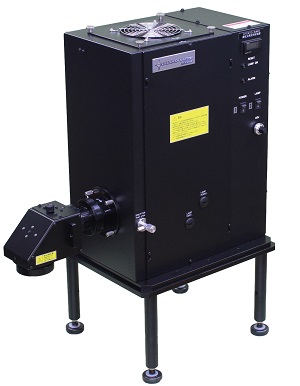

OTENTO-SUNⅡ ソーラシミュレータ(定照度タイプ 20×20mm照射)

本装置は、AM1.5Gフィルタを使用し、キセノンランプ光源をソーラシミュレータにします。
JIC規格のC8912・C8933において、スペクトル合致度・面内均一性・照射光安定性がすべてJISクラスAを達成しています。
20mm角の照射光は、波長分布が太陽光とよく一致しており、その照射面における強度の均一性および安定性に優れた装置です。

 カタログ(PDF)



特長



  • JIS C8912/8933に準拠したクラスAAAのソーラシミュレータです。



  • リアルタイムで照射光をモニタし、フィードバックを行っていますので光強度の安定性に優れています。



  • 標準でフィルタホルダを搭載していますので、NDフィルタやカラーフィルタを使用することが出来ます。



  • 分光感度測定装置(CEPシリーズ)の白色バイアス光源としても使用が出来ます。



照射イメージ



  • 赤丸内のつまみネジを廻すことで、照射方向を変えることが可能です。



ソーラシミュレータスペクトル(参考)



面内均一性・安定性(参考)







仕様



 照射強度  100mW/cm2  (1SUN)以上
 照射面積  20×20mm  (実際の照射面積は約35×35mm)
 スペクトル合致度  0.75~1.25  (JIS C8912・C8933 クラスA)
 面内均一性  ±2%以内   (JIS C8912・C8933 クラスA)
 光強度安定性  ±1%以内   (JIS C8912・C8933 クラスA)
 照射方向  垂直・水平
 焦点距離  約155mm
 光軸高さ

 約140mm

 光源電源  定照度制御方式





標準構成



●キセノンランプ150W カートリッジ型
●定照度型キセノンランプ電源
●出射集光系 □20mm均一照射
●AM1.5Gフィルタ
●光量調整機構(電流調整・アイリス絞り)





オプション品



●シャッタ自動機構
●BS-500BK Si系フォトダイオード検知器
●BS-520BK Si系フォトダイオード検知器
●各種試料台
●NDフィルタ各種





外形寸法


●電源:AC100V±10V 50/60Hz 4A
●本体:W450×D580×H610mm *定照度電源を除く*
