分光感度測定用指向性測定ユニット

太陽電池やフォトセンサーなどの指向性(角度依存性)を測定出来るユニットです。角度可変試料台で試料を傾斜させながら、電流値を取得する事で、入射角度依存性を測定する事が出来ます。
また分光感度測定装置との連動により、照射波長の違いによる指向性評価も可能です。

 カタログ(PDF)



特長



  • 太陽電池やフォトセンサーの指向性(角度依存性)が測定出来ます。



  • 測定角度は±110°で、最小1°間隔の測定が可能です。



  • 角度は専用ソフトウェアによる自動掃引で、正確な測定が可能です。

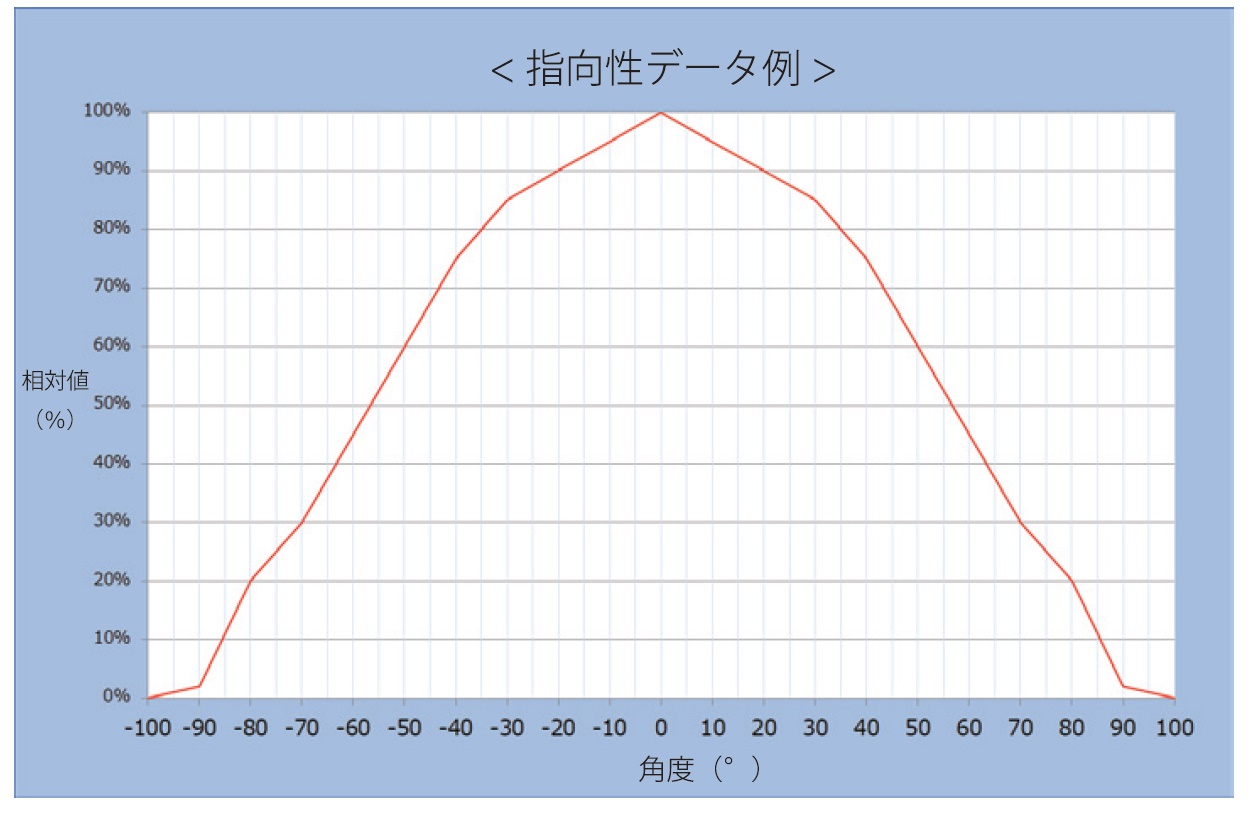

指向性測定データ例





ソフトウェア設定画面







仕様



 測定角度範囲  -110°~ +110°
 測定角度間隔  1°、2°、5°、10°、20°、50°より測定時に選択
 測定波長設定範囲  300~1150nm *1
 測定時バイアス電圧範囲  ±20V *1
 測定データ  横軸:角度 縦軸:電流値
 測定データ保存形式  テキスト保存

*1 使用する分光感度測定装置の仕様により異なります。

標準構成


●角度可変用回転ステージ
●回転ステージ用コントローラ
●指向性測定ソフトウェア
●取扱説明書
