電流電圧測定

ソーラシミュレータ

弊社のソーラシミュレータは、独自の光学系を採用し、

焦点深度の深い良質な擬似太陽光が照射できます。

裏面入射の太陽電池や厚みのある太陽電池の特性を精度良く

測定できます。

OTENTO-SUN Ⅱ ソーラシミュレータ（□20mm照射定照度型）カタログ（ＰＤＦ）
	仕　様	照射面積　　　　 20×20mm スペクトル合致度　　0.75～1.25（JISクラスA) 面内均一性　　　　　±2％（JISクラスA) 照射強度　　　　　　100mW/cm²（1SUN) 強度安定性　±1％以内（JISクラスA）
特　徴	定照度制御方式を採用した安定性に優れた装置です。弊社CEPシリーズ（分光感度測定装置）の白色バイアス光源としても使用ができます。

OTENTO-SUN Ⅱ ソーラシミュレータ（□20mm照射定照度型）カタログ（ＰＤＦ）

仕　様

照射面積　　　　 20×20mm

スペクトル合致度　　0.75～1.25（JISクラスA)

面内均一性　　　　　±2％（JISクラスA)

照射強度　　　　　　100mW/cm²（1SUN)
強度安定性　±1％以内（JISクラスA）

特　徴

定照度制御方式を採用した安定性に

優れた装置です。

弊社CEPシリーズ（分光感度測定装置）の白色バイアス光源としても使用ができます。

OTENTO-SUN Ⅲ　ソーラシミュレータ（□20mm照射定電流型）カタログ（ＰＤＦ）
	仕　様	照射面積　　　　 20×20mm スペクトル合致度　　0.75～1.25（JISクラスA) 面内均一性　　　　　±2％（JISクラスA) 照射強度　　　　　　100mW/cm²（1SUN) 強度安定性　±1％以内（JISクラスA）
特　徴	コストパフォーマンスに優れた装置です。出射口は360度可変が出来ますので、垂直照射・水平照射が可能です。弊社SMシリーズ（分光感度測定装置）の光源としても使用ができます。

OTENTO-SUN Ⅲ　ソーラシミュレータ（□20mm照射定電流型）カタログ（ＰＤＦ）

仕　様

照射面積　　　　 20×20mm

スペクトル合致度　　0.75～1.25（JISクラスA)

面内均一性　　　　　±2％（JISクラスA)

照射強度　　　　　　100mW/cm²（1SUN)
強度安定性　±1％以内（JISクラスA）

特　徴

コストパフォーマンスに優れた装置です。

出射口は360度可変が出来ますので、

垂直照射・水平照射が可能です。

弊社SMシリーズ（分光感度測定装置）の光源としても使用ができます。

OTENTO-SUN V　ソーラシミュレータ（□50mm照射定電流型）カタログ（ＰＤＦ）
	仕　様	照射面積　　　　 50×50mm スペクトル合致度　　0.75～1.25（JISクラスA) 面内均一性　　　　　±2％（JISクラスA) 照射強度　　　　　　100mW/cm²（1SUN) 強度安定性　±1％以内（JISクラスA）
特　徴	大面積セルに対応した本格的な装置となります。オプションで水平照射にも対応できます。

OTENTO-SUN V　ソーラシミュレータ（□50mm照射定電流型）カタログ（ＰＤＦ）

仕　様

照射面積　　　　 50×50mm

スペクトル合致度　　0.75～1.25（JISクラスA)

面内均一性　　　　　±2％（JISクラスA)

照射強度　　　　　　100mW/cm²（1SUN)
強度安定性　±1％以内（JISクラスA）

特　徴

大面積セルに対応した本格的な装置と

なります。

オプションで水平照射にも対応できます。

上記以外にも大面積、高近似、2光源方式などカスタム対応致します。

是非ご相談下さい。

I‐V測定システム

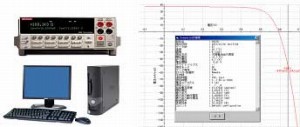

ＩＶ−２４００　I-V測定システム（ソースメータ＋ソフトウェア＋コンピュータ）
	仕　様	＜ソフトウェアの測定項目＞短絡電流密度、開放電圧、最大出力最大出力動作電圧、最大出力動作電流、曲線因子、変換効率、直列抵抗、並列抵抗
特　徴	ソースメータとソフトウェアがセットされたI-V測定システムです。 I-VカーブよりJIS規格に準拠した測定結果が容易に求められます。

ＩＶ−２４００　I-V測定システム（ソースメータ＋ソフトウェア＋コンピュータ）

仕　様

＜ソフトウェアの測定項目＞

短絡電流密度、開放電圧、最大出力

最大出力動作電圧、最大出力動作電流、

曲線因子、変換効率、直列抵抗、並列抵抗

特　徴

ソースメータとソフトウェアがセットされたI-V測定システムです。

I-VカーブよりJIS規格に準拠した

測定結果が容易に求められます。
