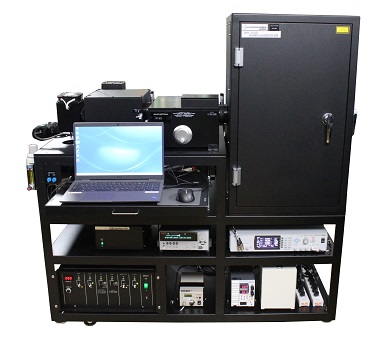

DIR-250　赤外絶対分光感度測定装置



本装置は、2～14μm（2000～14000nm）の波長範囲において、光検出器の絶対分光感度を測定する装置です。

分光特性がフラットなサーモパイル検出器を用いて、波長ごとの相対照射光量を測定します。基準測定では、2122nmのレーザーと分光感度が校正されたInGaAs検出器を使用し、2122nmにおける絶対光量を算出します。次に、サンプルに2122nmのレーザーを照射し、2122nmにおけるサンプルの絶対分光感度を求めます。

さらに、波長ごとのサンプル電流値をサーモパイル検出器による相対照射光量から換算し、測定波長領域における絶対分光感度を算出します。



カタログ（PDF）



特長



• 波長2～14μmの赤外線領域において、分光感度測定が可能です。



• 光学系はガスパージに対応しており、赤外線領域での高精度な測定を実現しています。



• 絶対分光感度の算出は、サンプルが波長2122nmに対して感度を有している場合に限ります。

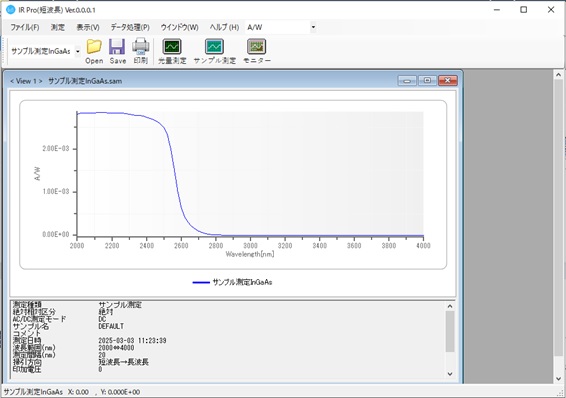

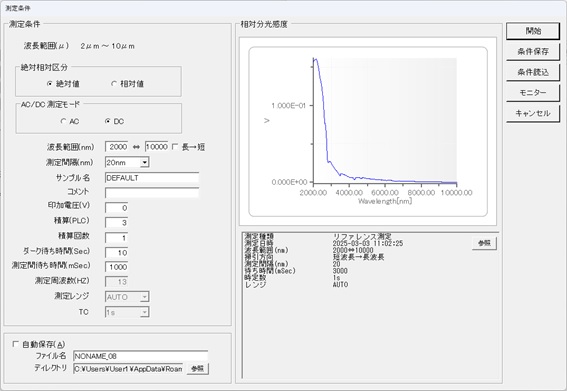

ソフトウェア画面

仕様

波長範囲①	①2～10μm
波長範囲②	②8～14μm
波長純度①	①約24nm
波長純度②	②約60nm
波長正確さ①	①±0.8nm以内
波長正確さ②	②±2.0nm以内
測定モード	DC測定　/　AC測定
絶対値測定用レーザー	波長2122nmファイバ出射LD光源
レーザー光照射径	約Φ300μm
単色光　照射面積	約5.7×2.3mm　＊モノクロメータスリット像を1対1で結像
測定項目	レーザー光をInGaAsに照射して照射光量測定
	レーザー光をサンプルに照射して絶対分光感度の値付け
	単色光をサーモパイルユニットに照射して相対光量測定
	単色光をサンプルに照射して絶対分光感度を算出
ソフトウェア保存機能	バイナリ保存およびテキスト保存

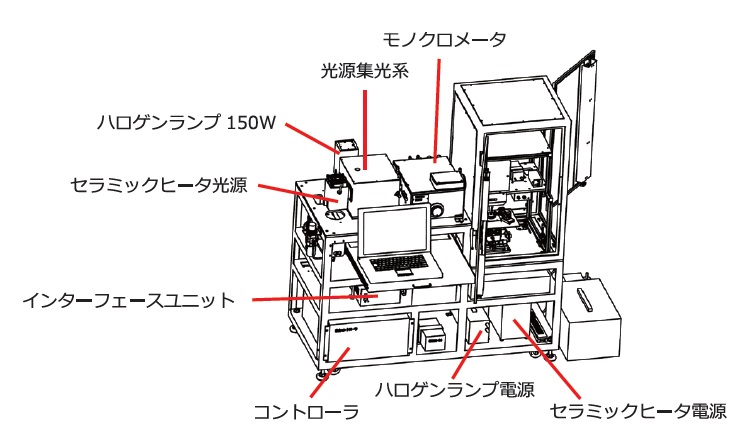

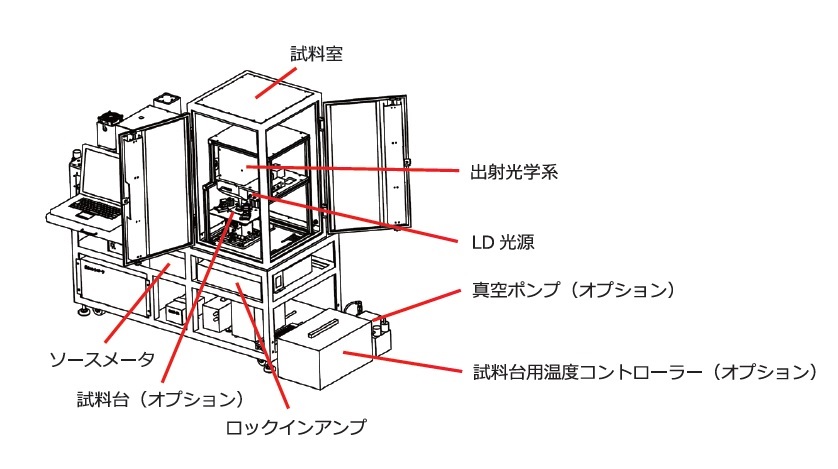

標準構成



●ハロゲンランプ150W・電源・ホルダ
●セラミックヒータ光源・電源・ホルダ
●光源集光光学系　2光源自動切換
●広帯域モノクロメータ（トロイダル）
●回折格子　150本/mm　3.0μmブレーズ
●回折格子　150本/mm　6.0μmブレーズ

●回折格子　60本/mm 　16μｍブレーズ
●出射光学系（ガスパージ対応）
●波長2122nmファイバ出射LD光源
●波長駆動装置
●高次光カットフィルタ（S-1.1、G-1.8、IR-1、IR-2、IR-3)
●フィルタ自動切換装置
●シャッタ自動機構
●可変チョッパ　DC / 13～500Hz
●試料室
●全体架台

●サーモパイルユニット

●InGaAs検出器・ホルダ・冷却コントローラ

●ソースメータ

●ロックインアンプ・電流アンプ

●インターフェースユニット

●ノートPC

●ソフトウェア



ソフトウェア機能



●測定モード選択

　・標準検知器測定

　・サンプル検知器測定

　・照射光量キャリブレーション測定

●測定条件設定

　・サンプル名、測定波長範囲、測定波長間隔　等

●装置制御

　・分光器波長制御、回折格子自動切換、高次光カットフィルタ自動切換、シャッタ自動設定　等

●電流計制御

●ロックインアンプ制御

●信号取込

●横軸波長、縦軸分光感度（A/W)

●検知器生データ表示

●データ保存及び読込（バイナリおよびテキスト）







ユーティリティ



●本体寸法：約W1300×D600×H1420mm　＊突起部およびPCラックは含まず

●重量：約360kg

●消費電力：AC100V±10％　50/60Hz　1000VA以下





---
