CEP-2000
製品一覧> 分光感度測定> CEP-2000 分光感度測定装置 (色素増感・有機薄膜太陽電池評価用)

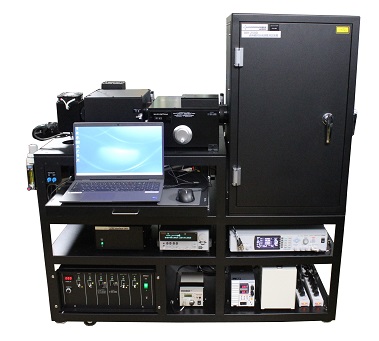

CEP-2000 分光感度測定装置(色素増感・有機薄膜・ペロブスカイト太陽電池評価用)

波長依存性のない定エネルギー、定フォトンの単色光を太陽電池に照射し、各種太陽電池の分光感度特性、量子効率を測定する装置です。

シリコンタイプの装置と比べ、大光量の一定エネルギー(最大5mW/cm2)と一定フォトン照射(最大1016photon/cm2)により、有機系太陽電池(色素増感・有機薄膜・ペロブスカイト太陽電池)評価に最適です。
標準で白色バイアス光源を搭載しており、擬似太陽光下での分光感度特性とAM-1.5Gを使用したソーラシミュレータとしてI-V特性も容易に測定ができます。



 カタログ(PDF)



測定データ(例)



熱線カットフィルタ付Siフォトダイオード検知器の外部量子効率(EQE)測定データ例です。



単色光照射下での外部量子効率データと白色バイアス照射下での外部量子効率データがきちんと重なっており、このサンプルは白色バイアス依存性が無い事をわかります。また計6回の測定データから測定再現性が優れていることが分かります。




Siフォトダイオード検知器の外部量子効率(EQE)測定データ例です。



0.05, 0.1, 0.2, 0.5, 0.8, 1.0×1016Photon/cm2の6種類の定フォトンにおいて、外部量子効率測定データがきちんと重なっていることがわかり、このSiフォトダイオード検知器はこの範囲において、光量リニアリティがあることがわかります。





特長



  • 波長依存性のない定エネルギー、定フォトンの単色光を太陽電池に照射し、各種太陽電池の分光感度特性、量子効率を測定する装置です。(波長範囲300~1200nm)



  • シリコンタイプの装置と比べ、大光量の一定エネルギー(最大5mW/cm)と一定フォトン(最大1016photon/cm)により、有機系太陽電池(色素増感・有機薄膜)の評価に最適です。



  • 標準で白色バイアス光源を搭載し、疑似太陽光下での分光感度特性とI-V測定が容易に測定が出来ます。





仕様



 測定項目  分光感度・量子効率・I-V特性
 波長範囲  300~1200nm(~2000nm拡張可)
 単色光部 光源  キセノンランプ(楕円面リフレクタタイプ)
 単色光部 照射面積  10×10mm
 波長純度  可変 最大24nm
 照射光強度  0.5~5mW/cm2(波長400~700nm)・0.5~1mW/cm2(波長300~1200nm)
 面内均一性  ±5%以内
 波長強度一定性

 ±3%以内

 照射光モード  定エネルギー・定フォトン
 測定モード  DCおよびAC(0.1~100Hz)
 白色光部 光源  キセノンランプ
 白色光部 照射面積  20×20mm
 スペクトル合致度  JIS C8912・C8933クラスA





標準構成



●キセノンランプ300W オゾンレスカートリッジ型(単色光用)
●キセノンランプ300W電源(単色光用)
●光源集光光学系
●モノクロメータ
●回折格子 600本/300nmブレーズ
●回折格子 600本/500nmブレーズ

●回折格子 600本/800nmブレーズ
●出射光学系(連続濃度可変NDフィルタ自動)
●周波数可変チョッパー DC/0.1~100Hz
●各種高次光カットフィルタ
●キセノンランプ150W(白色光用)
●キセノンランプ150W電源(白色光用)
●白色バイアス光学系(AM1.5G フィルタ内蔵)
●試料室
●電流計(ソースメータ)

●ロックインアンプ
●Siフォトダイオード検知器(単色光用)
●TPユニット
●Si検知器ホルダ

●Siフォトダイオード検知器(白色光用)
●太陽電池信号ケーブル(XLR-ワニ口)
●インターフェースユニット
●ノートPC
●取扱説明書




オプション品



●各種サンプル試料台
●白色バイアス用フィルタ自動切換機構(NDフィルタ・カラーフィルタ)





外形寸法



●電源:AC100V  ±10V  50/60Hz   20A
●本体:約W1750×D950×H1460mm
●重量:約400Kg
