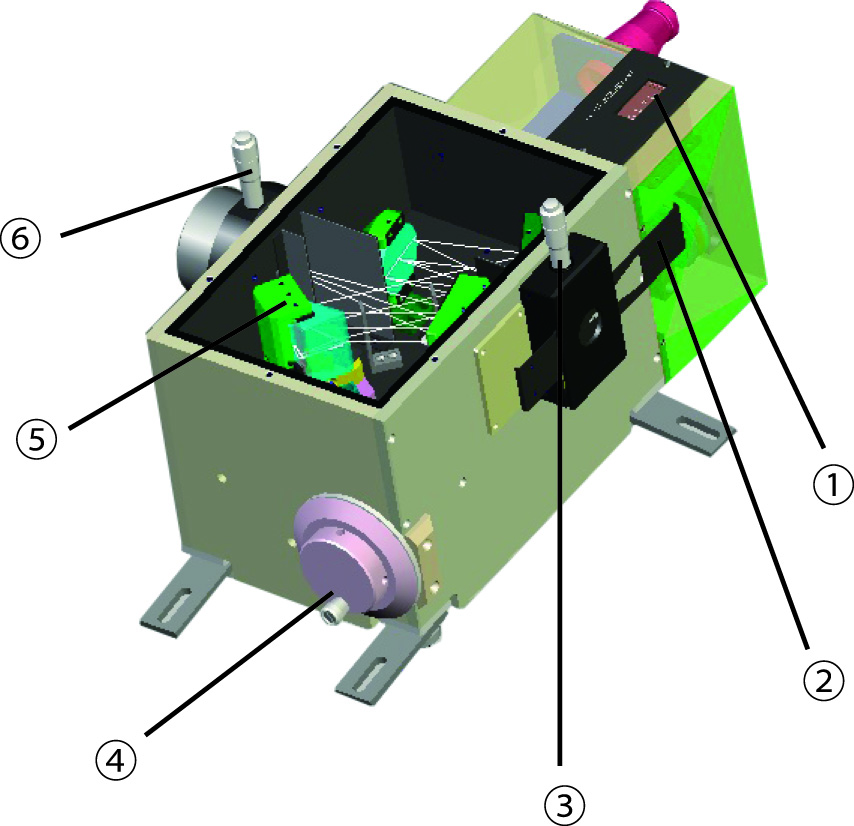

構成図

• 波長換算カウンタ
• 高さ絞り
• 入射スリット
• ダイヤル
• プリズム（交換可能）
• 出射スリット

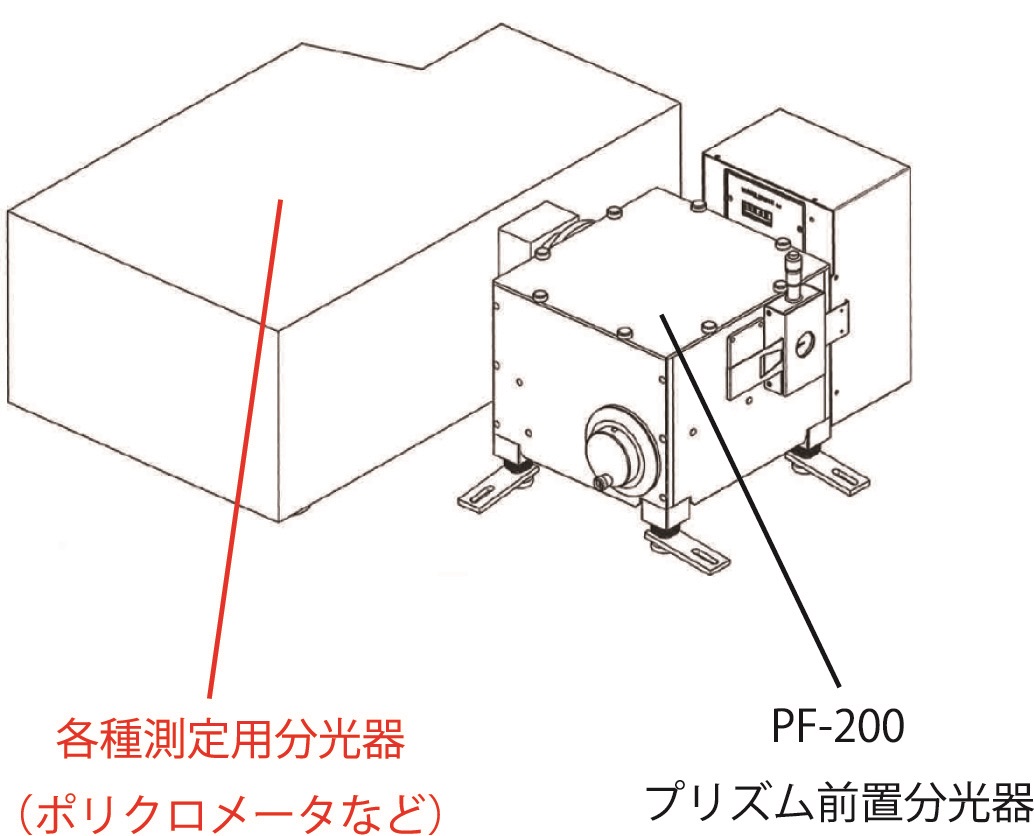

システム構築例

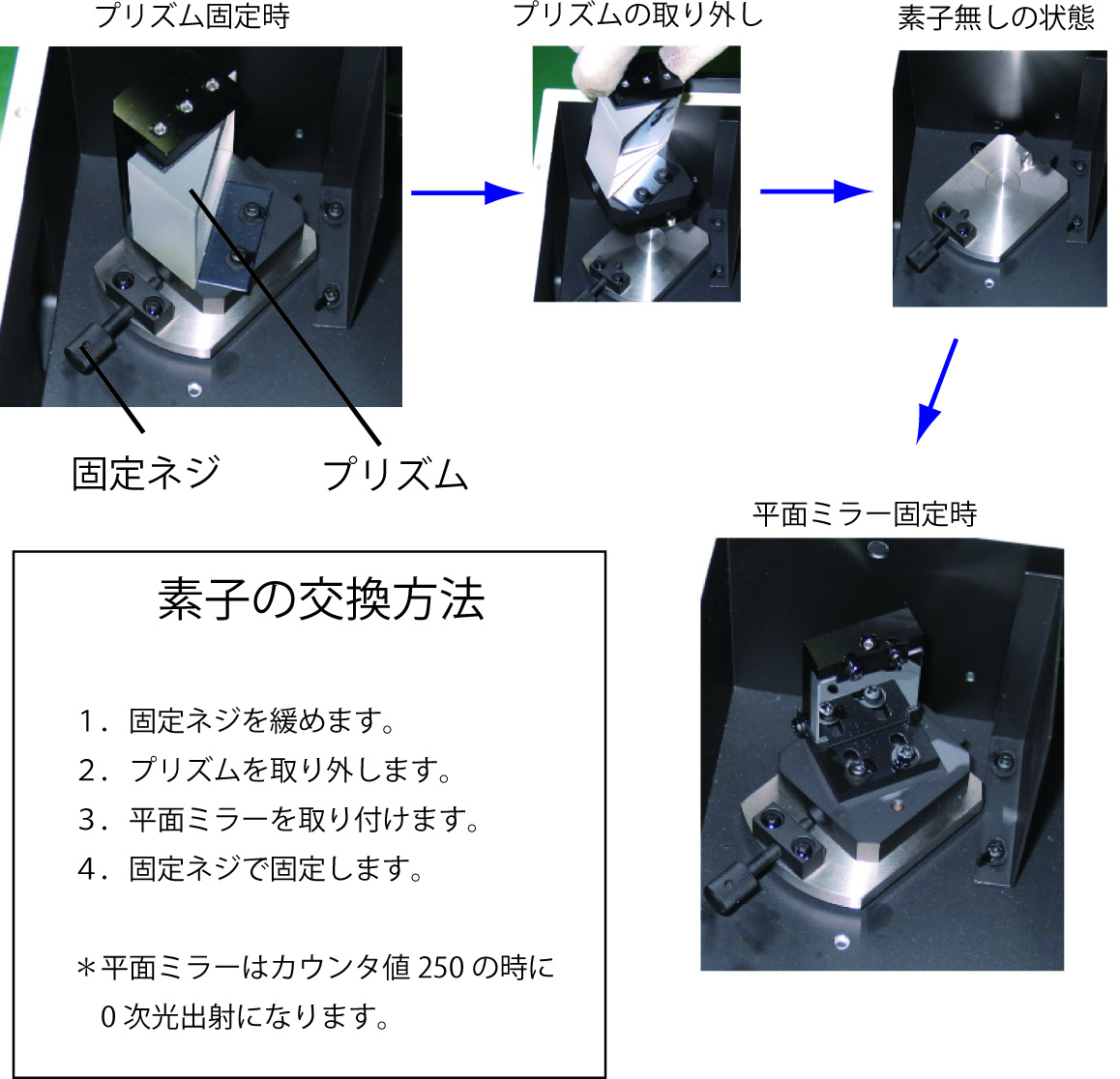

プリズム・平面ミラー交換

特長

• 紫外ラマン分光、SFG分光などの測定において、高効率・低迷光な前置分光器です。
• フィルタの代わりにプリズムを採用することにより、1台で多波長の使用ができます。
• フィルタでは対応が出来ない紫外領域の測定やフィルタを複数枚購入するよりも安価にシステムを構築することが可能な点でメリットがあります。
• プリズムは交換可能な構造の為、紫外用・可視用など波長領域に合わせて、高効率な選択が可能です。またプリズムを平面ミラーに交換し、非分散スルー光学系としても使用できます。
• 各種測定用分光器との接続（高さ調整など）もオプションなどで対応します。

仕様

※（1800本/mm回折格子使用時）

光学配置	リトロー分散プリズム光学系
焦点距離	200ｍm
口径比	F=6
分散素子	プリズム
入出射スリット	幅：0～4mm（両開き対称連続可変・読取り最小目盛0.01mm）
高さ絞り	連続可変V型絞り　1～10mm
機械的波長範囲	紫外プリズム：190～400nm 可視プリズム：360～600nm
波長表示	検量線波長変換駆動方式　＊直接波長表示ではありません。
波長駆動	ハンドル手動駆動方式

標準構成

• プリズム前置分光器　本体
• 紫外プリズム
• 可視プリズム
• 高さV型絞り
• 取扱説明書

回折格子ラインナップ

水銀ランプ　輝線スペクトル（波長）	カウンタ値
253.65nm	253.65
296.72nm	283.6
312.57nm	290.55
365.02nm	306.5
404.66nm	314.1
407.78nm	317.5
435.84nm	318.5

*換算表は参考値です。装置によりカウンタ値は異なります。

外形寸法

• 本体：約W220×D350×H240mm
