Nseries セラミックヒータ光源（赤外用光源）は、波長2～25µmに対応した光源で、セラミックヒータ光源、セラミックヒータ光源用ホルダ、セラミックヒータ光源電源の主に3つで構成されています。赤外領域の光源として使用できます。セラミックヒータ光源用ホルダは、各種分光システムの光源集光系にネジ式継ぎ手にて容易に接続が可能で、光源＋分光器の組み合わせにより、赤外用分光照射システムなどの構築が可能です。

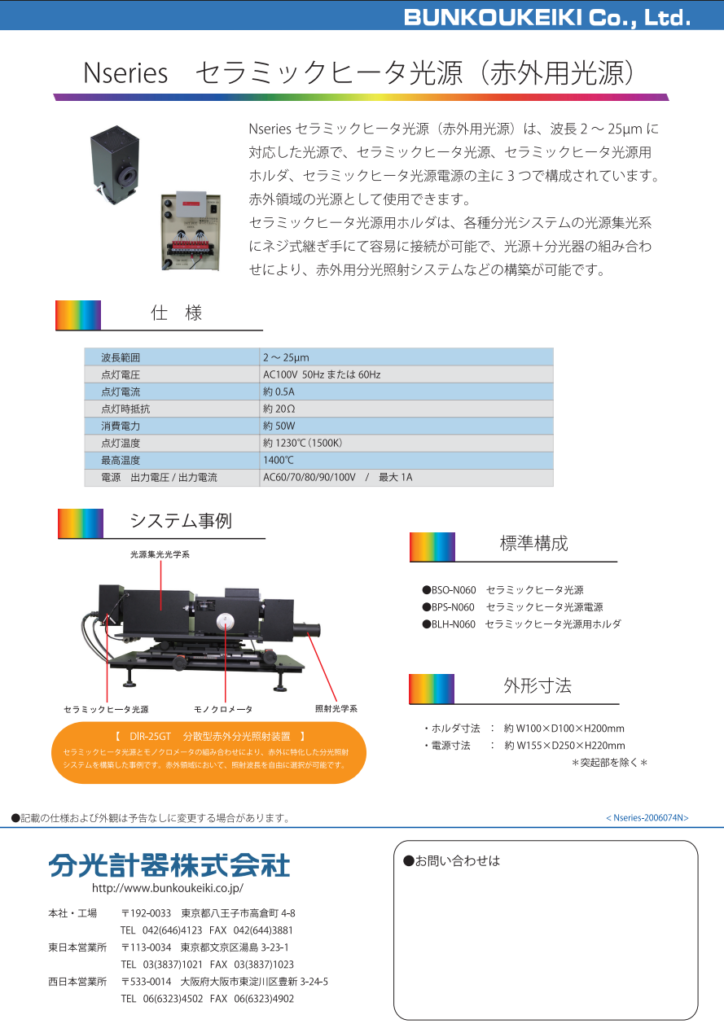

カタログ（PDF） ダウンロード
Nseries
セラミックヒータ光源（赤外用光源） 〉
A4／1ページ／442KB
仕様
| 波長範囲 | 2～25µm |
| 点灯電圧 | AC100V 50Hzまたは60Hz |
| 点灯電流 | 約0.5A |
| 点灯時抵抗 | 約20Ω |
| 消費電力 | 約50W |
| 点灯温度 | 約1230℃（1500K） |
| 最高温度 | 1400℃ |
| 電源 出力電圧 / 出力電流 | AC60/70/80/90/100V / 最大1A |
システム事例

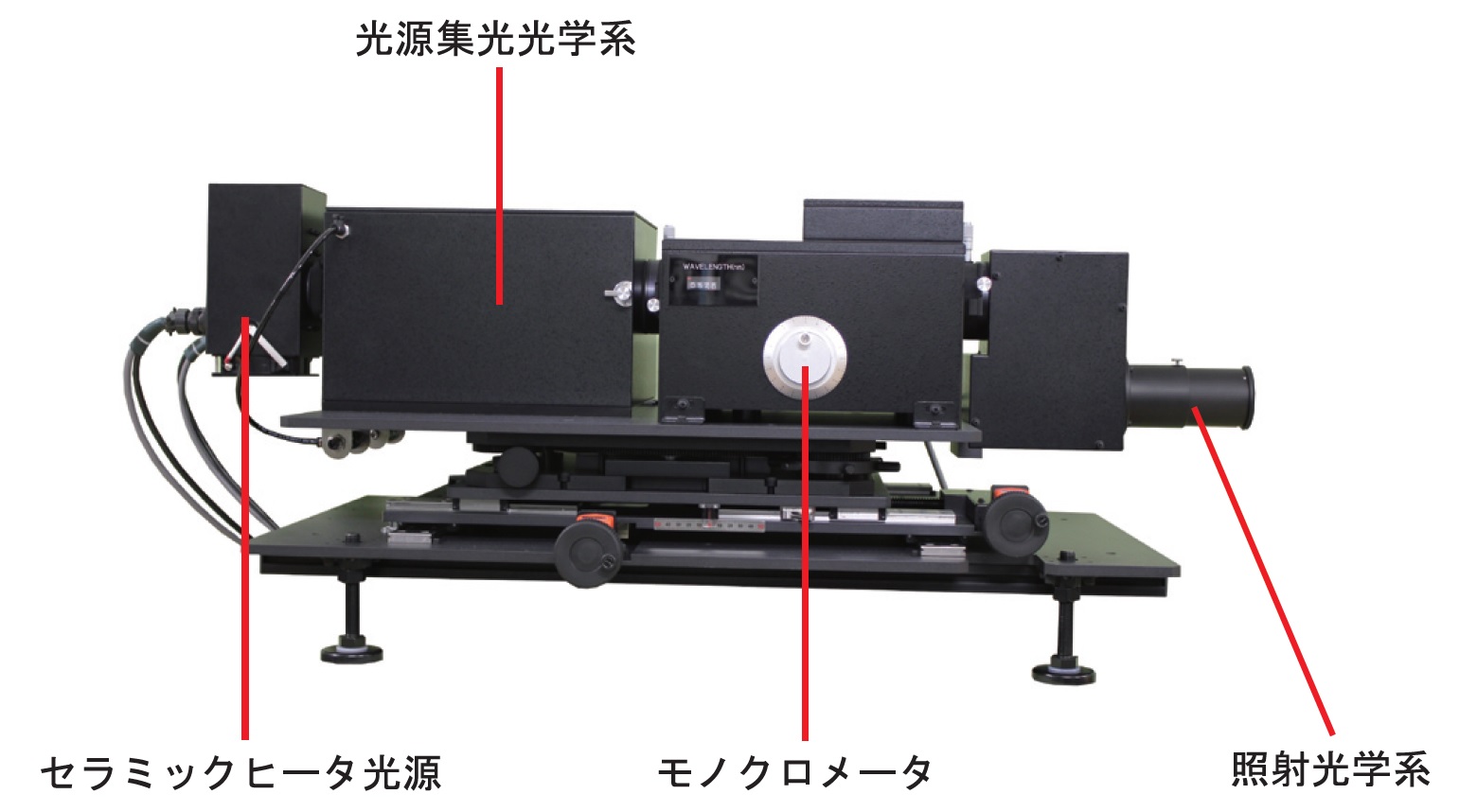

【 DIR-25GT 分散型赤外分光照射装置 】
セラミックヒータ光源とモノクロメータの組み合わせにより、赤外に特化した分光照射システムを構築した事例です。赤外領域において、照射波長を自由に選択が可能です。
標準構成
- BSO-N060 セラミックヒータ光源
- BPS-N060 セラミックヒータ光源電源
- BLH-N060 セラミックヒータ光源用ホルダ
外形寸法
- ホルダ寸法：約W100×D100×H200mm
- 電源寸法：約W155×D250×H220mm
＊突起部を除く＊
