太陽電池やフォトセンサーなどの指向性（角度依存性）を測定出来るユニットです。角度可変試料台で試料を傾斜させながら、電流値を取得する事で、入射角度依存性を測定する事が出来ます。
また分光感度測定装置との連動により、照射波長の違いによる指向性評価も可能です。

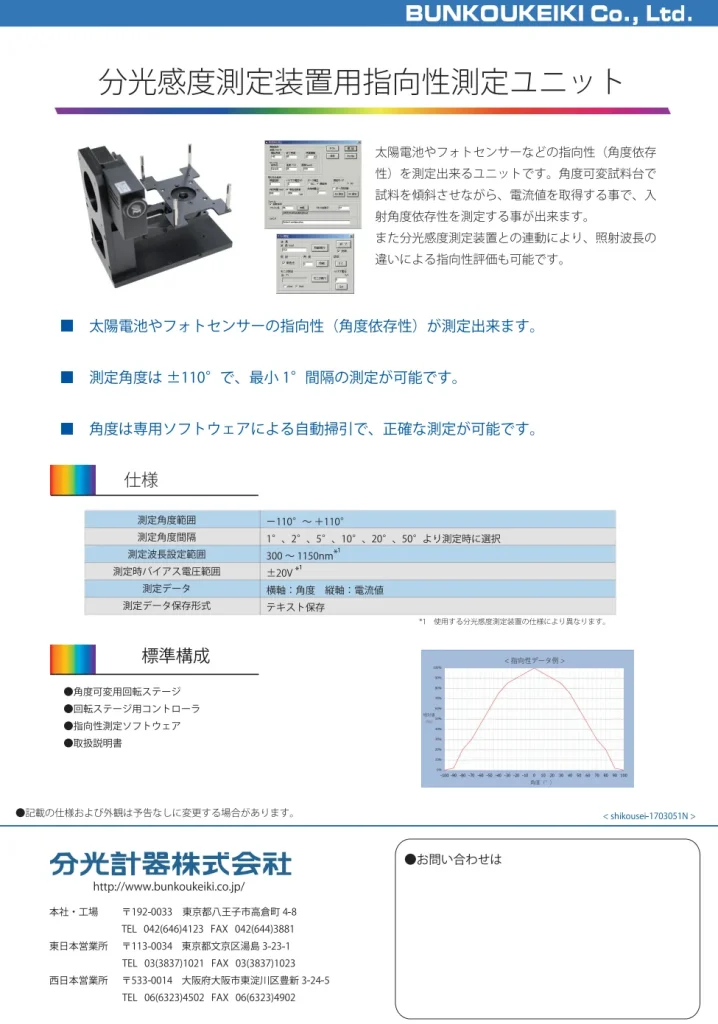

カタログ（PDF） ダウンロード
分光感度測定用指向性測定ユニット 〉
A4／1ページ／589KB
特長
- 太陽電池やフォトセンサーの指向性（角度依存性）が測定出来ます。
- 測定角度は±110°で、最小1°間隔の測定が可能です。
- 角度は専用ソフトウェアによる自動掃引で、正確な測定が可能です。

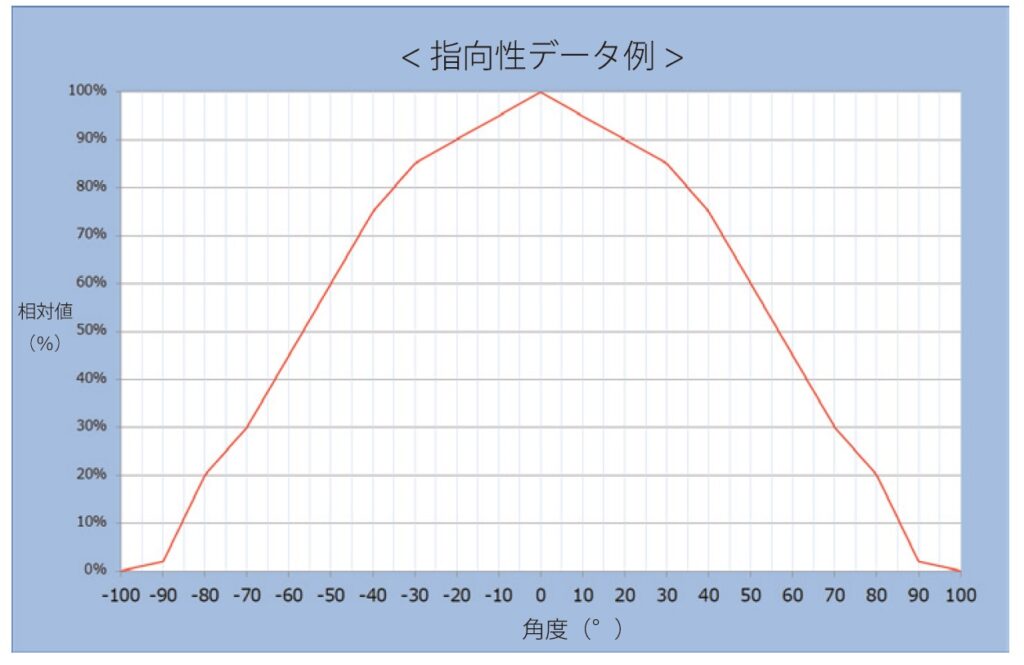

指向性測定データ例

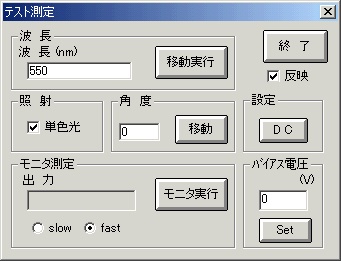

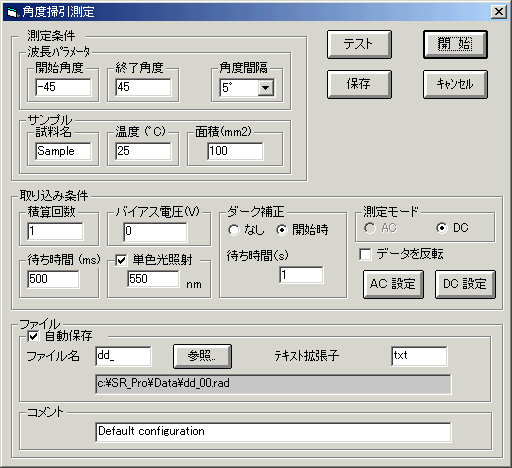

ソフトウェア設定画面
仕様
| 測定角度範囲 | －110°～ ＋110° |
| 測定角度間隔 | 1°、2°、5°、10°、20°、50°より測定時に選択 |
| 測定波長設定範囲 | 300～1150nm *1 |
| 測定時バイアス電圧範囲 | ±20V *1 |
| 測定データ | 横軸：角度 縦軸：電流値 |
| 測定データ保存形式 | テキスト保存 |
*1 使用する分光感度測定装置の仕様により異なります。
標準構成
- 角度可変用回転ステージ
- 回転ステージ用コントローラ
- 指向性測定ソフトウェア
