BPMseries フォトマルユニット（光電子増倍管ユニット）は、主にフォトマル（光電子増倍管）、フォトマルホルダ、フォトマル電源で構成されています。サイドオン型とヘッドオン型の2種類のラインナップがあります。さらにそれぞれアンプ内蔵の有無の選択ができます。サイドオン型は省スペース性に優れ、ヘッドオン型はユニフォミティ（面内均一性）と偏光特性に優れています。

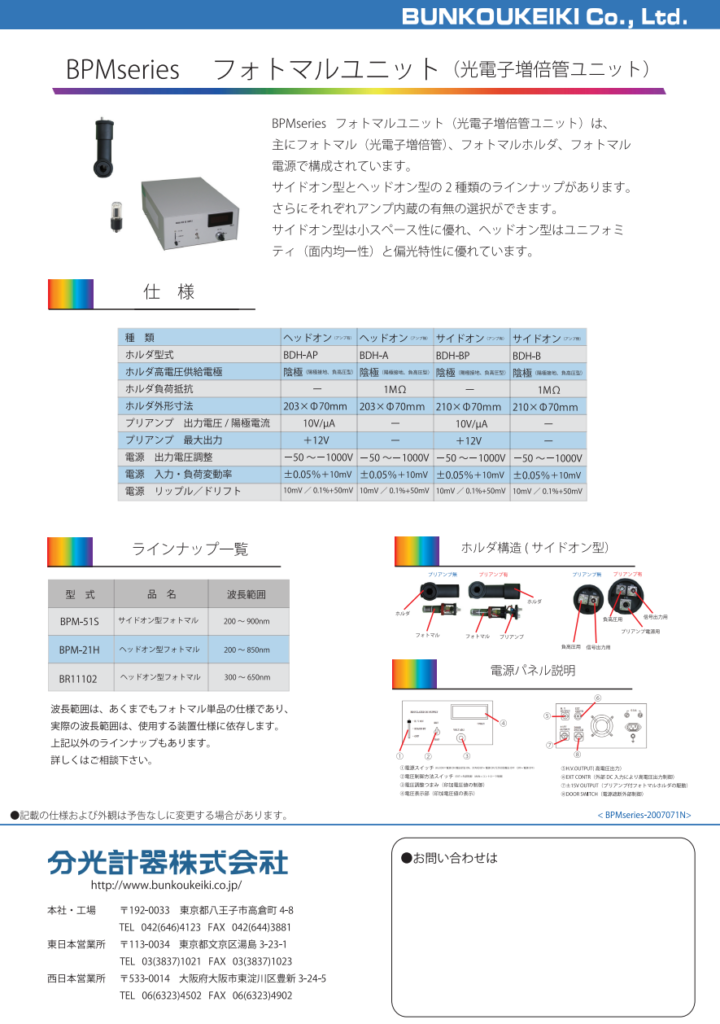

カタログ（PDF） ダウンロード
BPMseries フォトマルユニット 〉
A4／1ページ／544KB
仕様
| 種類 | ヘッドオン （アンプ有） | ヘッドオン （アンプ無） | サイドオン （アンプ有） | サイドオン （アンプ無） |
| ホルダ型式 | BDH-AP | BDH-A | BDH-BP | BDH-B |
| ホルダ高電圧 供給電極 | 陰極 （陽極接地、負高圧型） | 陰極 （陽極接地、負高圧型） | 陰極 （陽極接地、負高圧型） | 陰極 （陽極接地、負高圧型） |
| ホルダ負荷抵抗 | ー | 1MΩ | ー | 1MΩ |
| ホルダ外形寸法 | 203×Φ70mm | 203×Φ70mm | 210×Φ70mm | 210×Φ70mm |
| プリアンプ 出力電圧／陽極電流 | 10V／µA | ー | 10V／µA | ー |
| プリアンプ 最大出力 | +12V | ー | +12V | ー |
| 電源 出力電圧調整 | -50 ～ -1000V | -50 ～ -1000V | -50 ～ -1000V | -50 ～ -1000V |
| 電源 入力・負荷変動率 | ±0.05％＋10mV | ±0.05％＋10mV | ±0.05％＋10mV | ±0.05％+10mV |
| 電源 リップル／ドリフト | 10mV／0.1% +50mV | 10mV／0.1％ +50mV | 10mV／0.1％+50mV | 10mV／0.1％+50mV |
ラインナップ一覧
| 型式 | 品名 | 波長範囲 |
| BPM-51S | サイドオン型フォトマル | 200～900nm |
| BPM-21H | ヘッドオン型フォトマル | 200～850nm |
| BR11102 | ヘッドオン型フォトマル | 300～650nm |
波長範囲は、あくまでもフォトマル単体の仕様であり、実際の波長範囲は、使用する装置仕様に依存します。上記以外のラインナップもあります。詳しくはご相談下さい。

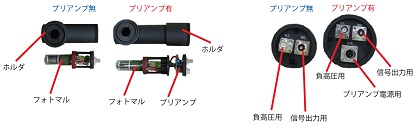

ホルダ構造（サイドオン型）
各部名称
- 電源スイッチ（HV.ON=電源ON、電圧印加ON、STANDBY＝電源ONだが印加電圧OFF、OFF=電源OFF)
- 電圧制御方法スイッチ（EXT＝外部制御、MAN=コントローラ制御）
- 電圧調整つまみ（印加電圧値の制御）
- 電圧表示部（印加電圧値の表示）
- HV.OUTPUT（高電圧出力）
- EXT CONTR（外部DC入力により高電圧出力制御）
- ±15V OUTPUT（プリアンプ付フォトマルホルダの駆動）
- DOOR SWITCH（電源遮断外部制御）
