BSIseriesは、紫外から近赤外域まで感度をもつSiフォトダイオードです。出力はBNCコネクタ形状やピンコネクタ形状になっており、分光測定や光量測定など、さまざまな用途にあわせて選択することができます。各波長ごとに分光感度が値付けされたSiフォトダイオードもラインナップとしてご用意しており、発光分光測定の絶対値化や波長可変光源や分光照射装置などの光量測定にも最適です。
カタログ（PDF） ダウンロード

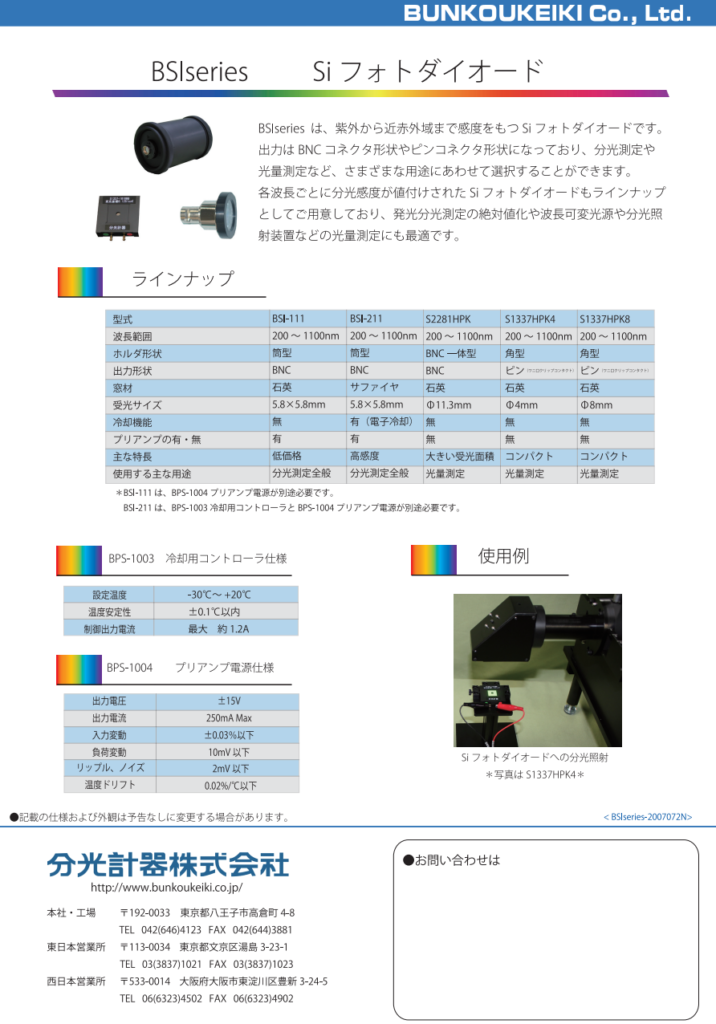

BSIseries Siフォトダイオード 〉
A4／1ページ／601KB
仕様
| 型式 | BSI-111 | BSI-211 | S2281HPK | S1337HPK4 | S1337HPK8 |
| 波長範囲 | 200～1100nm | 200～1100nm | 200～1100nm | 200～1100nm | 200～1100nm |
| ホルダ形状 | 筒型 | 筒型 | BNC 一体型 | 角型 | 角型 |
| 出力形状 | BNC | BNC | BNC | ピン（ワニ口） | ピン（ワニ口） |
| 窓材 | 石英 | サファイヤ | 石英 | 石英 | 石英 |
| 受光サイズ | 5.8×5.8mm | 5.8×5.8mm | Φ11.3mm | Φ4mm | 無 |
| 冷却機能 | 無 | 有（電子冷却） | 無 | 無 | 無 |
| プリアンプの有・無 | 有 | 有 | 無 | 無 | 無 |
| 主な特長 | 低価格 | 高感度 | 大きい受光面積 | コンパクト | コンパクト |
| 使用する主な用途 | 分光測定全般 | 分光測定全般 | 光量測定 | 光量測定 | 光量測定 |
＊BSI-111は、BPS-1004 プリアンプ電源が別途必要です。BSI-211は、BPS-1003 冷却用コントローラとBPS-1004 プリアンプ電源が別途必要です。
BPS-1003
冷却用コントローラ仕様
| 設定温度 | -30～+20℃ |
| 温度安定性 | ±0.1℃以内 |
| 制御出力電流 | 最大 約1.2A |
波長範囲は、あくまでもフォトマル単体の仕様であり、実際の波長範囲は、使用する装置仕様に依存します。上記以外のラインナップもあります。詳しくはご相談下さい。
BPS-1004
プリアンプ電源仕様
| 出力電圧 | ±15V |
| 出力電流 | 250ｍA Max |
| 入力変動 | ±0.03%以下 |
| 負荷変動 | 10mV以下 |
| リップル、ノイズ | 2mV以下 |
| 温度ドリフト | 0.02%/℃以下 |
使用例
＊写真はS1337HPK4＊
