関西学院大学・倉敷紡績株式会社・農研機構食品研究部門との共同開発

特長

• 波長145～300nm（遠紫外領域）での液体の吸収スペクトル測定ができます。
• 窒素パージ型分光器採用で、高分解＆高安定を実現しました。

遠紫外領域とATR法

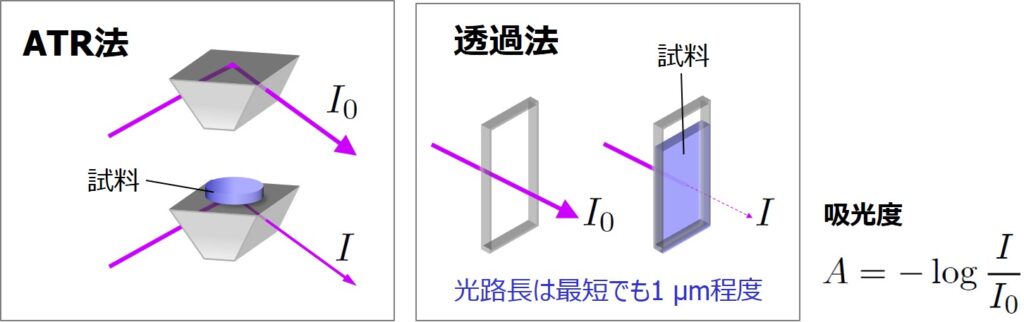

減衰全反射法【Attenuated Total Reflection(ATR)】とは・・・

全反射の際に反射素子表面から僅かに浸み出すエバネッセント
波という光を用いて吸収スペクトルを観測する方法です。光の浸み出し深さが波長程度と非常に短いのが特徴です。

測定データ

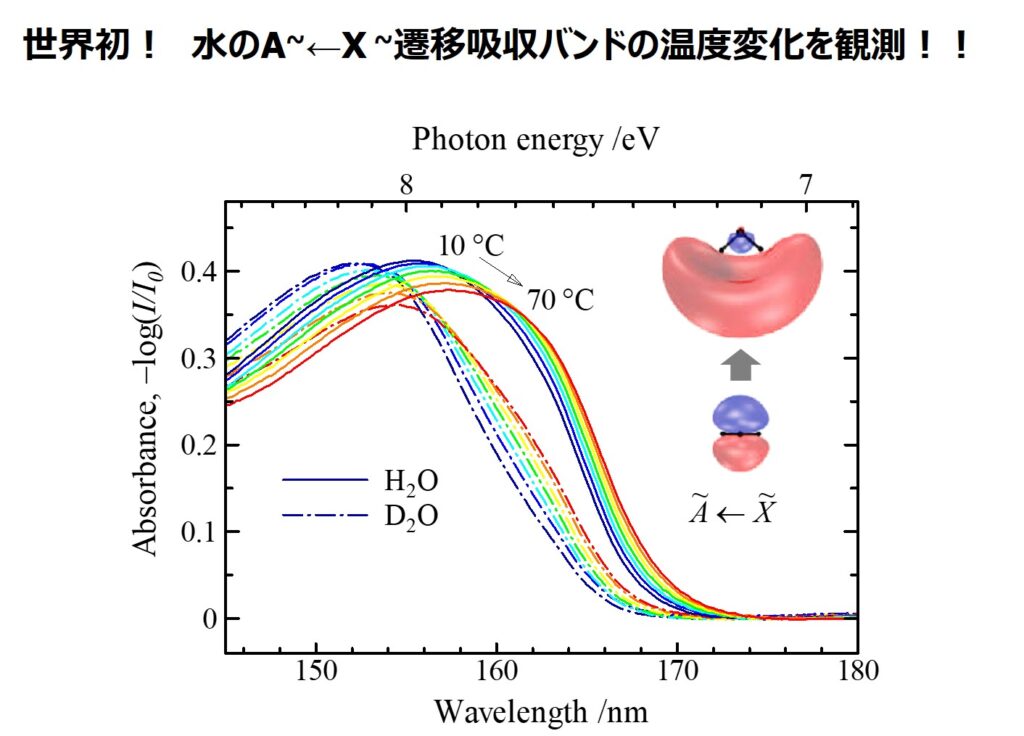

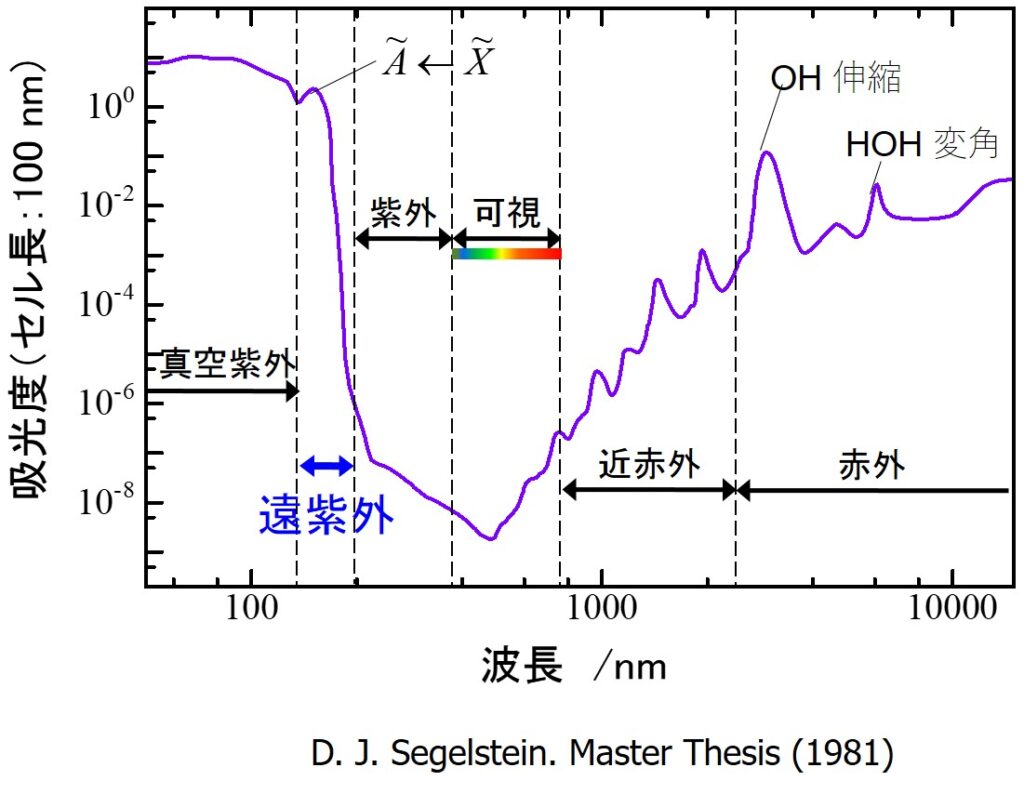

遠紫外領域（145nm～)の水の吸収係数は非常に大きく赤外のO-H伸縮振動バンドの10倍以上の強さで、100nmのセル長でも吸光度は１を超えてしまう程度です。本装置は減衰全反射法（ATR法）を利用し、世界で初めて水のA～←X～遷移吸収バンドの温度変化を観測可能としました。

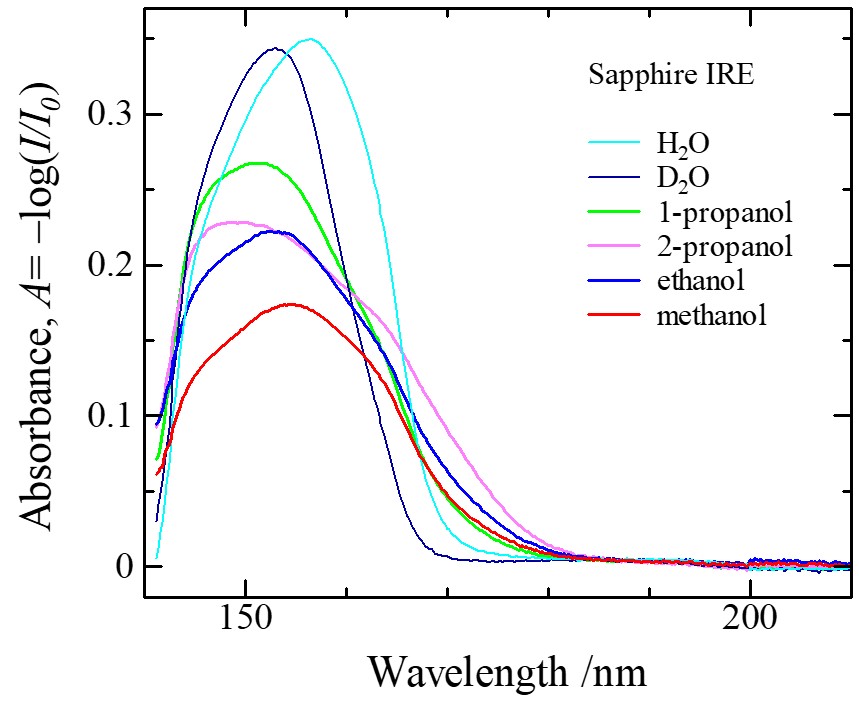

これまでは気相の研究に用いられることがほとんどであった遠紫外分光ですが、減衰全反射法（ATR法）を利用することによって、これまで測定されていなかった液体、固体への適用が可能となりました。

参考論文

• 分析化学/60巻(2011）1号 p.19-31　遠紫外分光法による水及び水溶液の分析

遠紫外分光法による水及び水溶液の分析

J-STAGE

www.jstage.jst.go.jp

池羽田 晶文,後藤 剛喜,森澤 勇介,東 昇,尾崎 幸洋

• 分析化学/66巻(2017) 5号 p.319-331　遠紫外分光の新しい応用

遠紫外分光の新しい応用

J-STAGE

www.jstage.jst.go.jp

田邉 一郎,後藤 剛喜,森澤 勇介,尾崎 幸洋

仕様

光源	重水素ランプ　30W
測定波長領域	145～300nm
測定項目	ATR測定（入射角度　60°～90°）
波長再現性	0.1nm以内
測定方式	セミダブルビーム方式
検出器	サリチル酸ソーダ窓付光電子増倍管
表示の設定	スケール（縦軸・横軸）、トレース（カーソル移動）  スムージング、四則演算、1次～3次微分
データ処理	ピーク処理（ピーク検出・ピーク高さ・ピーク面積・データダンプ）

標準構成

• 重水素ランプ　30Ｗ
• 重水素ランプ電源
• KV-200　窒素パージ専用分光器（90°　縦型配置）
• 試料室
• ATRプリズムホルダ
• サリチル酸ソーダ窓付光電子増倍管
• 光電子増倍管高圧電源
• コントローラ（波長駆動・フィルタ切換）
• ソフトウェア
• 制御コンピュータ
• 取扱説明書

オプション品

• 透過測定ユニット（入射90°透過）
• 各種プリズムホルダ
• 各種回折格子
• サリチル酸ソーダ窓板

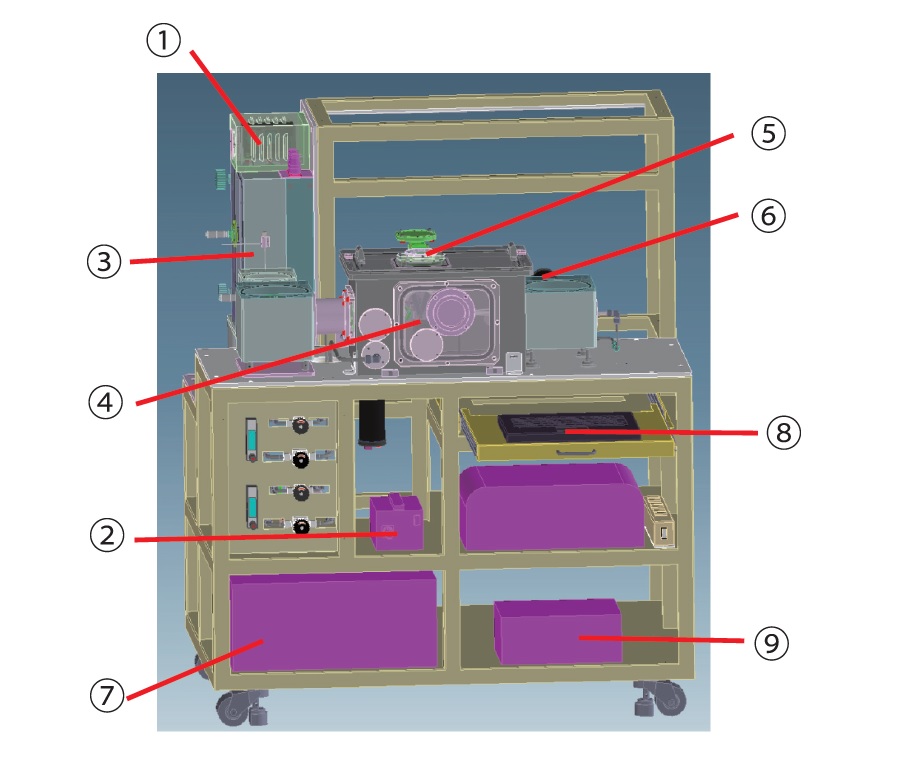

構成図

1. 重水素ランプ
2. 重水素ランプ電源
3. 分光器
4. 試料室
5. ATRプリズムホルダ
6. 検出器
7. コントローラ
8. ノートPC
9. 通信ユニット

外形寸法

• 本体：約W1200×D900×H1450mm
• 重量：約400Kg
• 窒素配管：IN　   Swegelok1/4
  窒素配管：OUT　Swegelok3/8
