KV-200極紫外分光器は、窒素パージ方式の分光器です。
波長120～300nmにおける分光測定（透過・反射率測定）や分光照射などにご使用を頂けます。
これまでの瀬谷ｰ波岡マウントの真空紫外分光器では真空ポンプや真空に耐えうる筐体が必要であり、それらを支えるための架台も重厚なものとなるうえ、ポンプの故障などの心配もありましたが、KV-200極紫外分光器は、窒素系の配管のみで済む為、コンパクト＆低価格を実現しました。

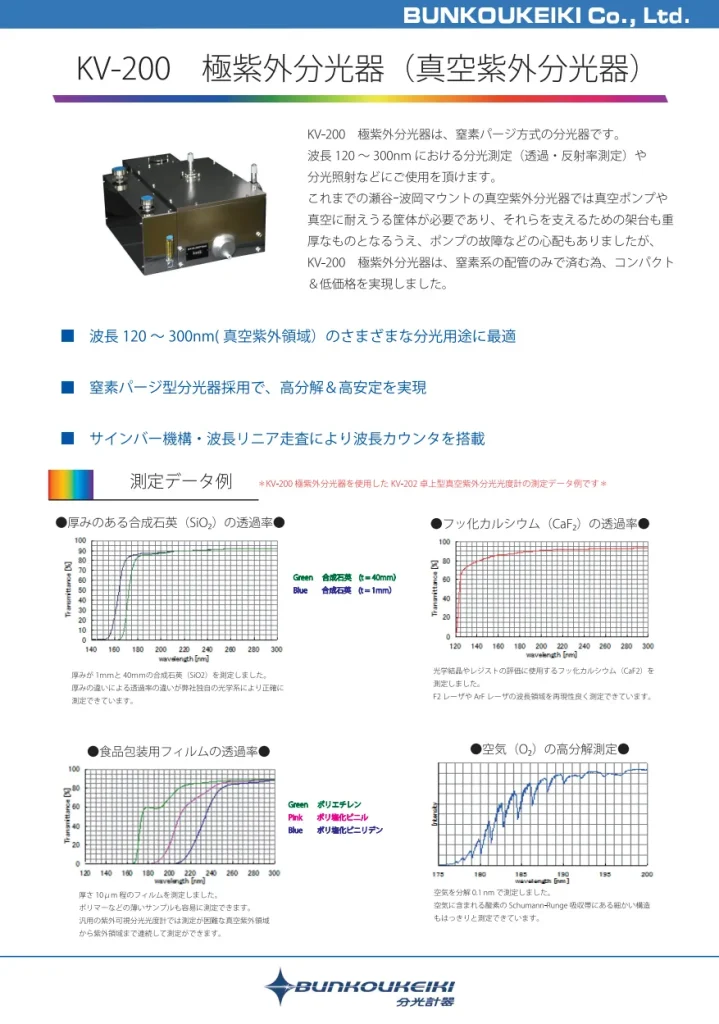

カタログ（PDF） ダウンロード
KV-200 極紫外分光器
（真空紫外分光器） 〉
A4／2ページ／824KB

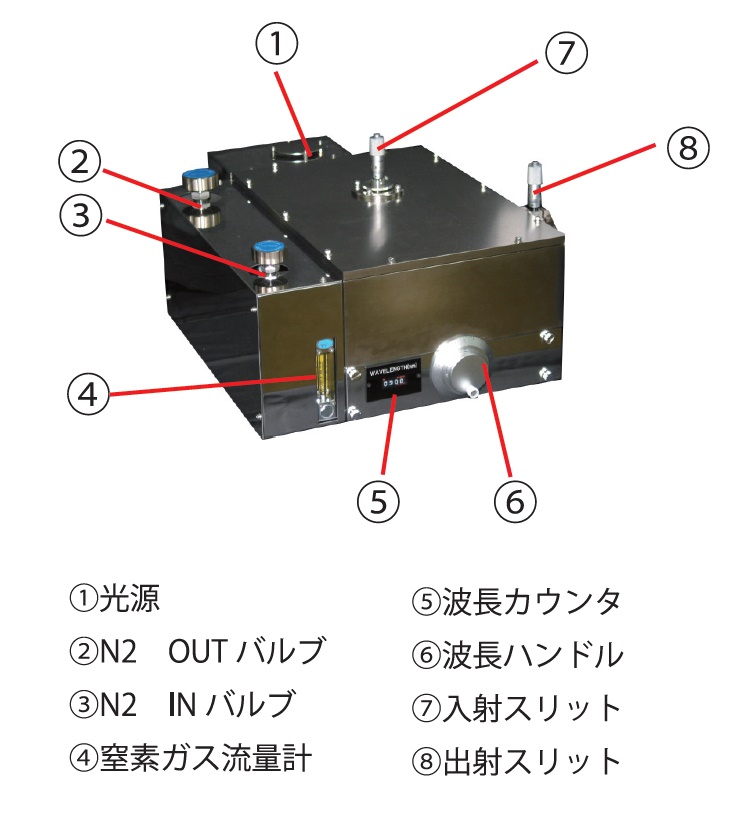

構成
特長
- 波長120～300nm(真空紫外領域）のさまざまな分光用途に最適です。
- 窒素パージ型分光器採用で、高分解＆高安定を実現しました。
- サインバー機構・波長リニア走査により波長カウンタを搭載しています
仕様
| 光源 | 重水素ランプ 30W |
| 構造 | 窒素パージ型 |
| 光学方式 | クロスマウント方式 |
| 焦点距離 | 200mm |
| 口径比 | F=4.5 |
| 波長領域 | 120～300nm （4～10eV） |
| 最高分解能 | 0.1nm（スリット幅0.01ｍｍにおいて） |
| 波長精度 | ±0.1nm |
| 波長繰り返し再現性 | ±0.1nm |
| 波長表示 | カウンタ方式 nm直読表示（最小目盛1nm) |
| 駆動方式 | サインバー駆動 波長リニア方式 |
| スリット | 入射側・出射側ともに0～2.5mm連続可変（半値幅0～5nm) |
| 流量計 | 内蔵（目盛1～10L/ min） |
標準構成
- 重水素ランプ 30Ｗ
- 重水素ランプ電源
- 窒素パージ式分光器
- 回折格子2400本/150nmブレーズ
- 取扱説明書
オプション品
- 波長駆動コントローラ
- 高次光カットフィルタおよびコントローラ
- シャッタ自動機構
- 各種回折格子
- 光電子増倍管
- CCD検出器
外形寸法
- 本体：約W390×D530×H260mm
