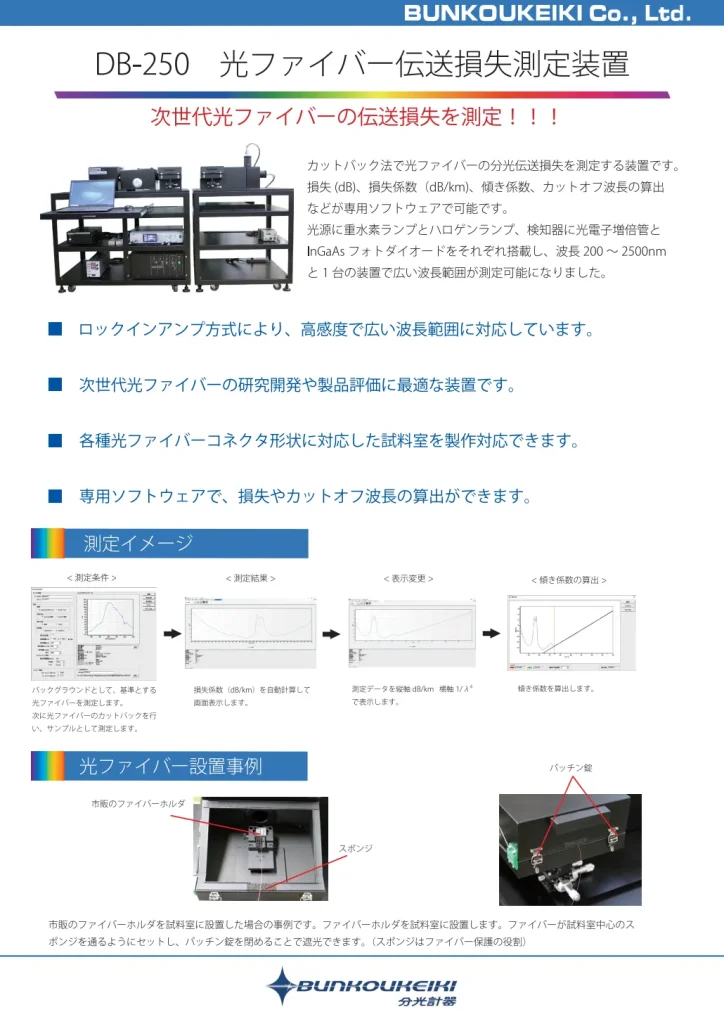

次世代光ファイバーの伝送損失を測定！！！

特長

• ロックインアンプ方式により、高感度で広い波長範囲に対応しています。
• 次世代光ファイバーの研究開発や製品評価に最適な装置です。
• 各種光ファイバーコネクタ形状に対応した試料室を製作対応できます。
• 専用ソフトウェアで、損失やカットオフ波長の算出ができます。

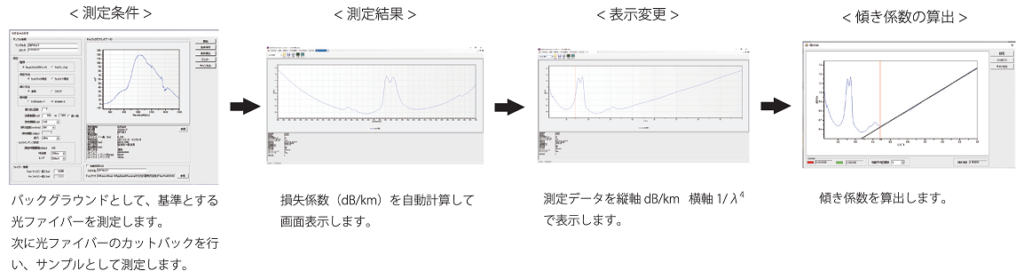

測定イメージ

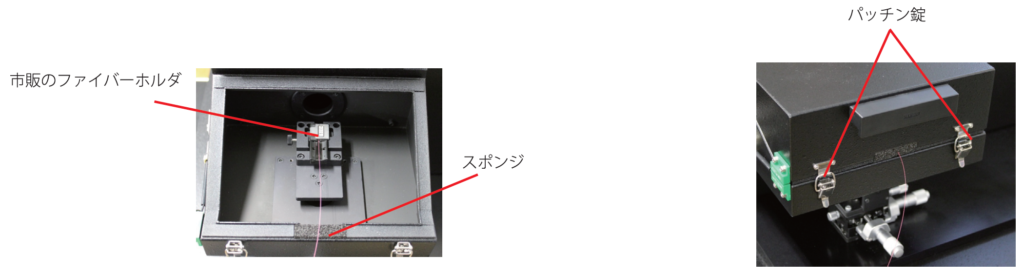

光ファイバー設置事例

 市販のファイバーホルダを試料室に設置した場合の事例です。ファイバーホルダを試料室に設置します。ファイバーが試料室中心のスポンジを通るように設置し、パッチン錠を閉めることで遮光できます。（スポンジはファイバ保護の役割）

仕様

測定方式	カットバック法
測定対象	シングルモードファイバー＊1　およびマルチモードファイバー＊2
測定項目	損失（dB）　損失係数（dB/km）　傾き係数　　カットオフ波長
波長範囲	200～2500nm＊1
波長純度	約6nm（分光器スリット幅1mmの場合）
波長正確さ	±0.2nm以内
波長掃印方式	連続またはステップを選択
光源	重水素ランプおよびハロゲンランプ（ソフトウェアにより自動切換）
分光器	広帯域モノクロメータ（ソフトウェアにより自動切換）
検知器	光電子増倍管およびInGaAsフォトダイオード（ソフトウェアにより自動切換）
保存形式	テキスト保存

＊1　測定する光ファイバーの透過率によっては測定できない場合があります。

標準構成

• 重水素ランプ光源
• ハロゲンランプ光源
• 光源集光光学系（2光源自動切換タイプ）
• 広帯域モノクロメータ
• 回折格子600本/mm200nmブレーズ
• 回折格子600本/mm500nmブレーズ
• 回折格子600本/mm1600nmブレーズ
• 分光器出射ファイバー入射集光系
• 入射側ファイバーホルダ（XYZ調整機構付）
• 波長駆動機構
• 高次光カットフィルタ切換機構
• チョッパー270Hz
• シャッタ自動機構
• ファイバー出射検知器集光系
• 出射側ファイバーホルダ（XYZ調整機構付）
• 検知器集光光学系（3検知器自動切換タイプ）
• 光電子増倍管
• InGaAsフォトダイオード1（冷却用電源付）
• InGaAsフォトダイオード2（冷却用電源付）
• ロックインアンプ
• 光源部架台
• 検知器部架台
• インターフェースユニット
• 総合コントローラー
• 制御用ノートPC

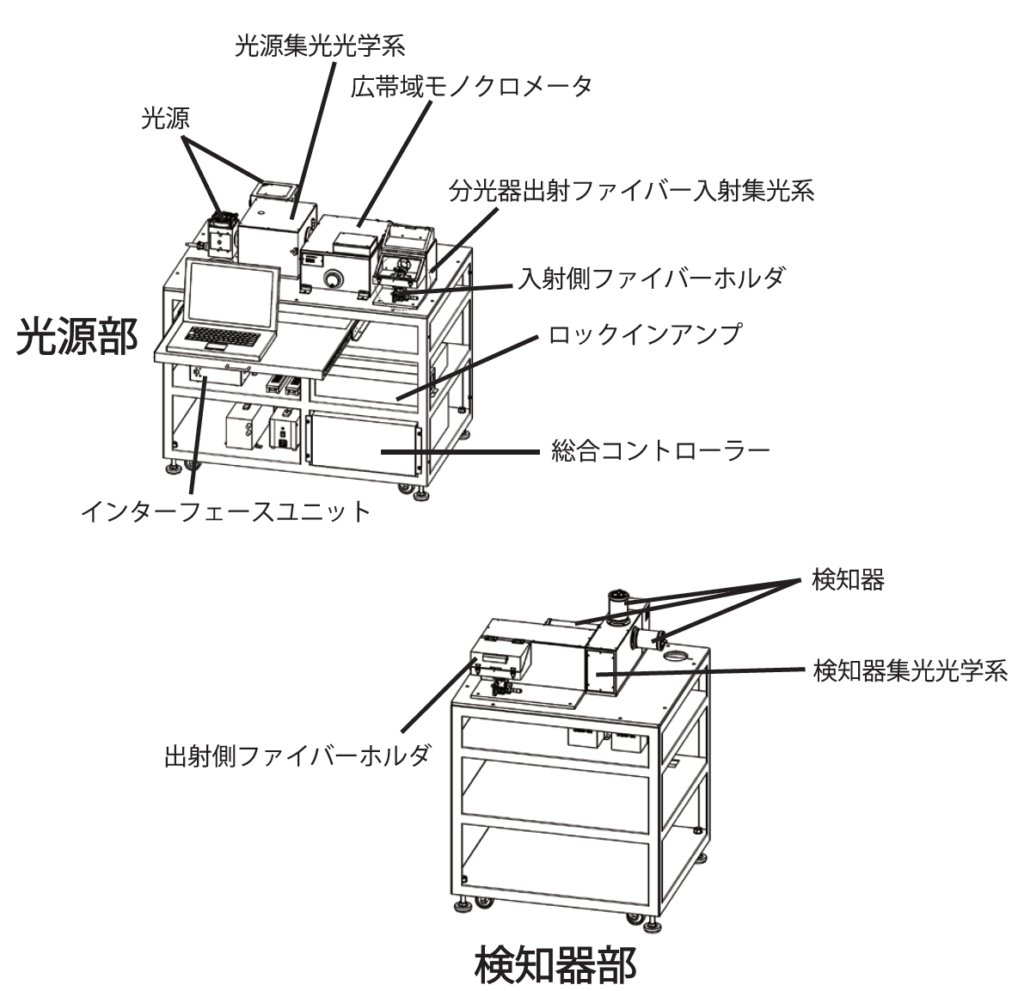

構成図

外形寸法

• 光源部寸法：約W1100×D700×H1250mm
• 検知器部寸法：約W770×D700×H1200mm
• 電源：AC100V　±10V　50/60Hz　10A
