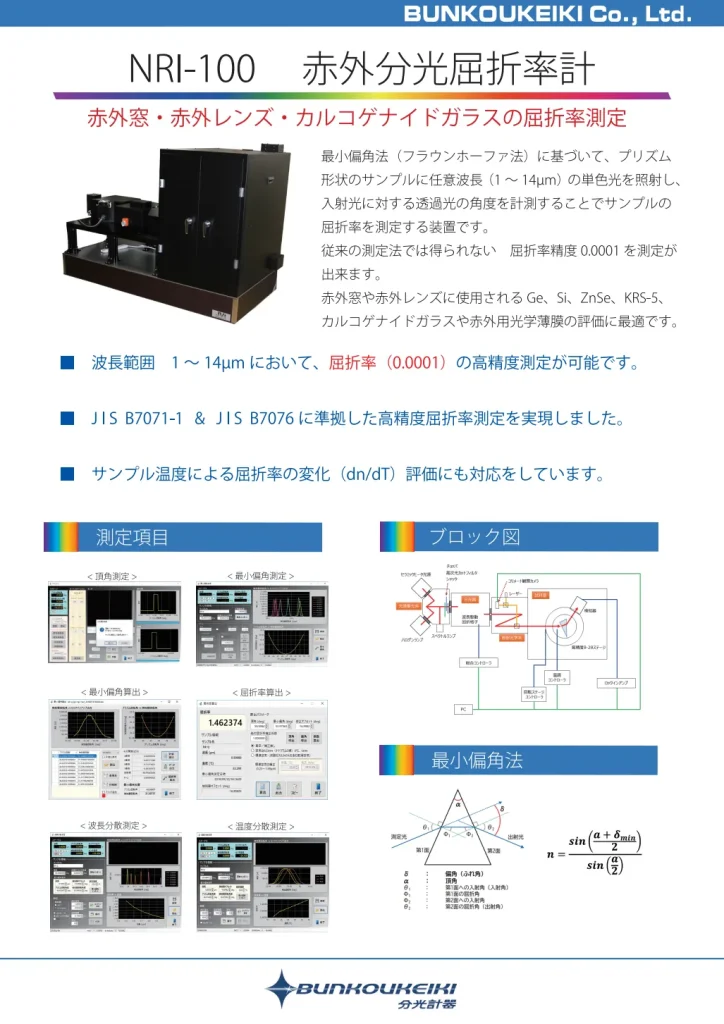

赤外窓・赤外レンズ・カルコゲナイドガラスの屈折率測定

2020年3月23日に【JIS B 7076　光学及びフォトニクスー光学材料及び構造物ー赤外光学材料の屈折率の測定方法】が制定されました。
NRI-100 赤外分光屈折率計は、このJIS規格に準拠しています。

特長

• 波長範囲1～14µｍにおいて、屈折率（0.0001）の高精度測定が可能です。
• 赤外窓・赤外レンズ・カルコゲナイドガラスの屈折率測定に最適です。
• サンプル温度による屈折率の変化（dn/dT）評価にも対応をしています。

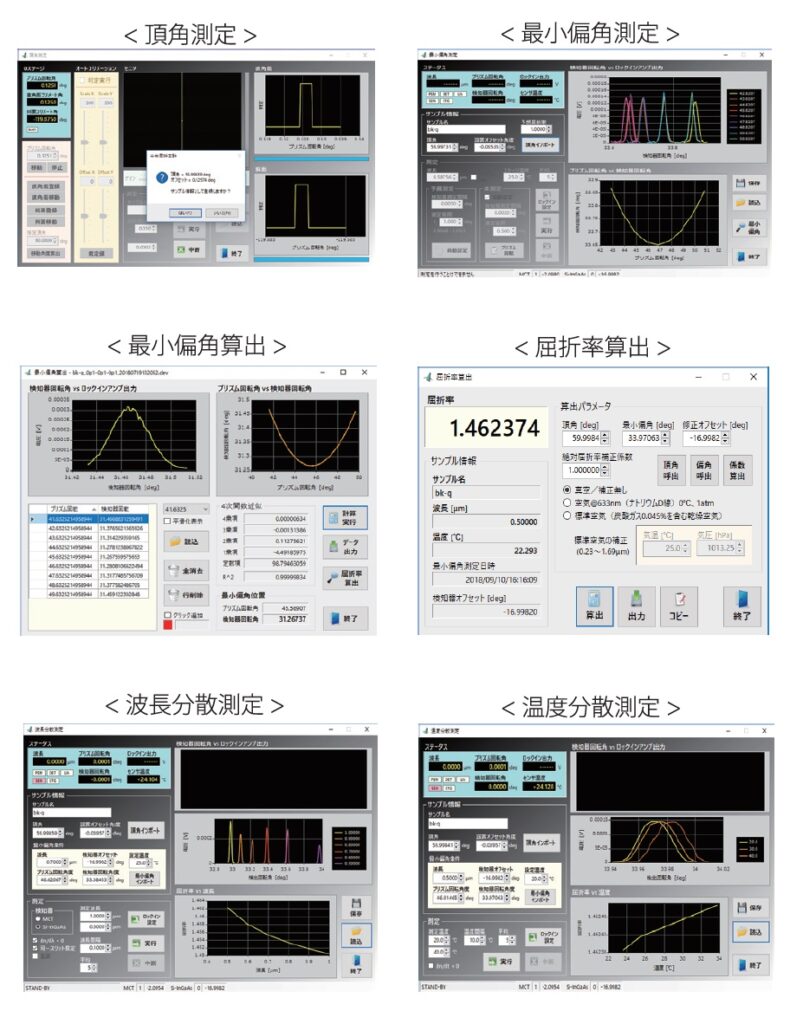

測定項目

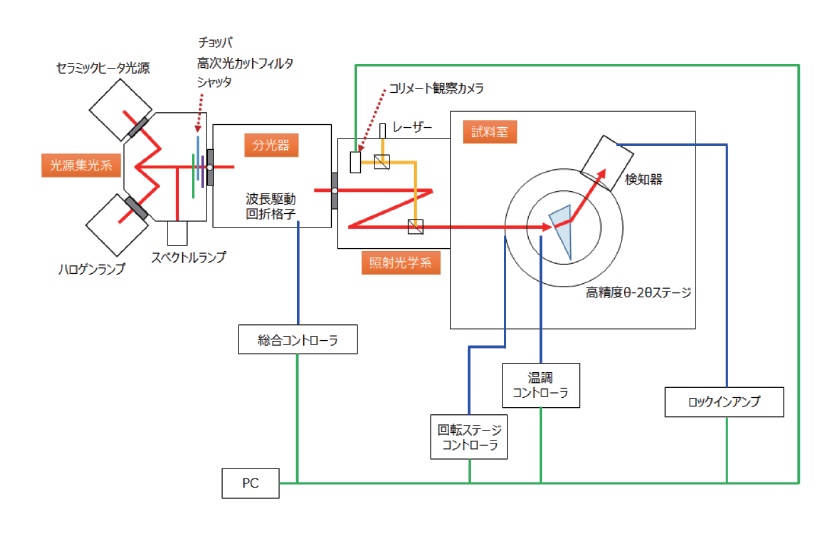

ブロック図

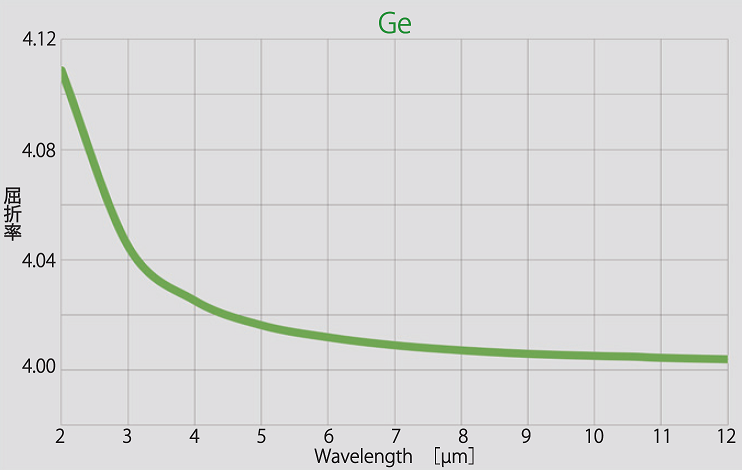

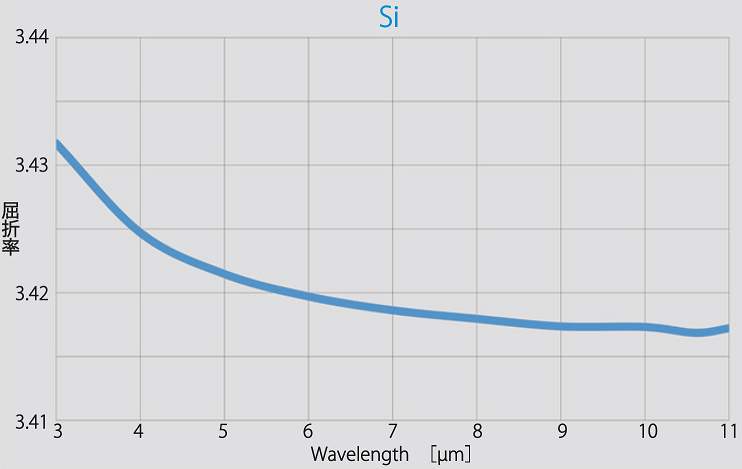

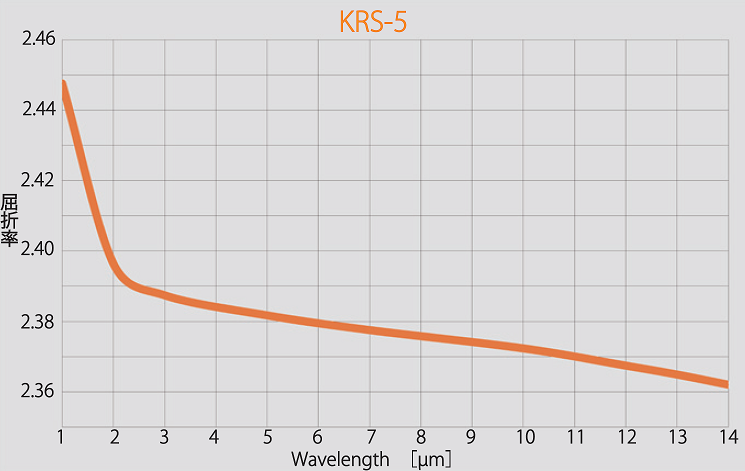

測定データ

サンプルホルダ

屈折率精度（0.0001）で測定を行うためにはプリズムの面精度として1/8λ以上が必要です。

仕様

測定対象	プリズム
測定項目	頂角、最小偏角、波長分散＊1、温度分散＊2
測定方式	頂角測定　　　：　オートコリメーション法 最小偏角測定　：　最小偏角法
測定波長範囲	0.4～14μm＊3
測定屈折率範囲	1～4
測定精度（再現性）	±0.0001以内＊4
照射光サイズ	Φ15mm／Φ8mm（アイリス絞りにより1～20ｍｍ可変）
温度制御範囲	-40～80℃＊5
温度制御精度	±0.1℃
演算機能	頂角算出、最小偏角算出、屈折率算出、各種分散式の係数算出
保存形式	テキスト形式

＊1　測定する光ファイバーの透過率によっては測定できない場合があります。
＊2　温度分散測定は各温度に対する屈折率を測定するモードです。温度分散式の係数は「硝材データ算出」モードで測定データを使用して算出します。恒温カバーを使用する際、誤差を含む場合があります。
＊3　ハードウェアおよびソフトウェア上での運用可能な範囲です。実際に測定可能な波長範囲は、最終的な検知器信号強度で決定されます。
＊4　透過率や面精度などサンプル依存の要因も誤差要因となるため、全てのサンプルで精度を満たすことを保証するものではありません。
＊5　温調ステージの設定温度範囲となります。サンプルの温度はPt100センサを使用して計測します。（温度分散式の係数はこの実測値を用いて計算します。）

標準構成

• セラミックヒータ光源 (波長2～14µｍ）
• ハロゲンランプ光源（波長0.4～3µm）
• ヘリウムランプ（ｄ線　587.56nm）
• 光源集光系（高次光自動切換、チョッパ機構、シャッタ自動機構、光源切換）
• 分光器および回折格子
• 照射光学系（アイリス絞り、オートコリメータ）
• θ-2θ自動回転ステージ（ロータリーエンコーダ内蔵）
• サンプルホルダ
  – 屈折率温調測定用（φ15mm照射用、φ8ｍｍ照射用）
  – 屈折率非温調測定用（Φ15ｍｍ照射用、Φ8mm照射用）
• 温調ユニット（ペルチェ式温調ステージ、恒温カバー）
• 観察モニタ（ステージ位置／サンプル設置確認用）
• 検知器
  – Si-InGaAs複合素子（波長0.4～2.7µm）
  – MCT光源素子（波長2～14µm）
  – Pt100プローブおよびADコンバータ（サンプル温度、測定環境気温計測用）
• ロックインアンプ
• 各種コントローラ（総合、通信、ステージ、温調、レーザー）
• 架台（3次元空気ばね式除震台、PC用ラック）
• 制御コンピュータ（ソフトウェアを含む）

最小偏角法

外形寸法

• 本体寸法：約W1800×D900×H1800mm
• ラック寸法：約W500×D580×H1705mm
• 電源：AC100V　±10V　50/60Hz　10A
• 外部ガス：乾燥空気
  ＊乾燥空気は付属しません。低温の温調を行う場合には、結露防止のため恒温カバー内の置換（またはフロー）と恒温カバー窓材外側に対する吹き付けを行う必要があります。
