本装置は、各種太陽電池や光電変換素子（SiPD・CCD・CMOS)の光電流分布測定する装置です。LBIC【Laser Beam Induced Current】という測定法を用いています。
標準で波長520nmレーザを搭載し、試料をXYに移動させ、短絡電流（Isc)を測定します。空間分解能は約10μmを達成し、最大50×50ｍmのサンプルまで測定が可能です。
特にペロブスカイト太陽電池などスピンコート法で作製される太陽電池は、サンプル面の中心と端で均一性が異なる問題があり、そのようなサンプルの評価に適しています。またSiPDやCCD・CMOSなどにおいても、コーティング材料などの均一性評価に適しています。

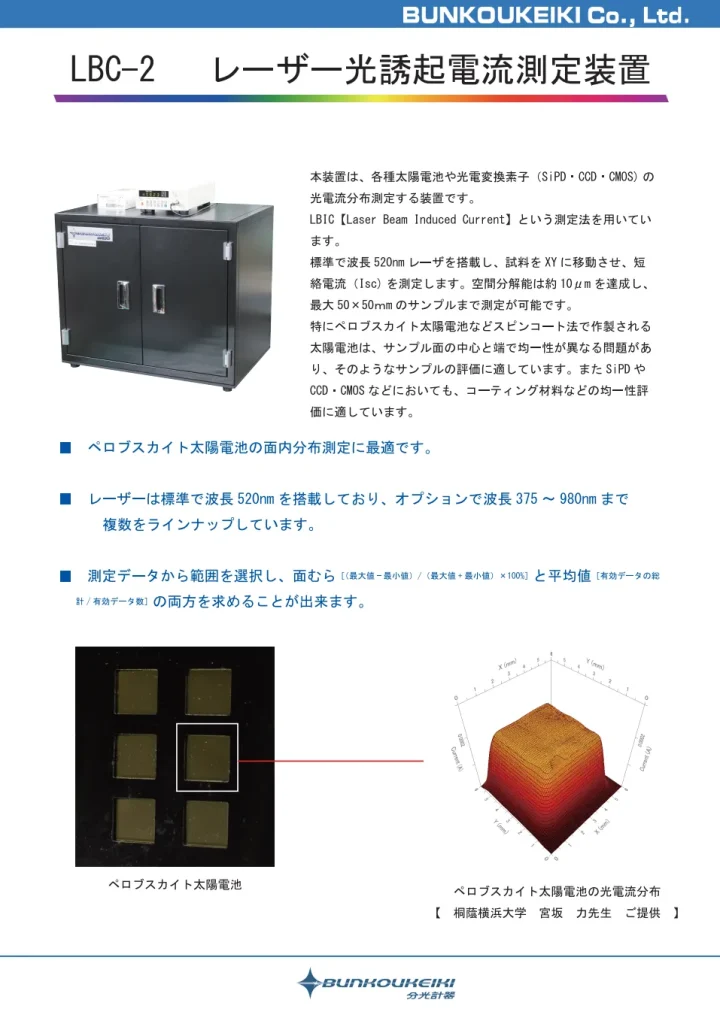

カタログ（PDF） ダウンロード
LBC-2 レーザー光誘起電流測定装置 〉
A4／2ページ／1.73MB
特長
- レーザー光を太陽電池などの試料に照射し、ＸＹステージで移動させることで光電流マッピングを行う装置です。
- ペロブスカイト太陽電池の均一性評価に最適です。
- ５２０ｎｍレーザーを搭載し、空間分解能約１０μmを達成し、最大５０×５０ｍｍのサンプルまで測定可能です。
- 測定データから範囲を選択し、面むら［（最大値-最小値）/（最大値+最小値）×100%］と平均値［有効データの総計/有効データ数］の両方を求めることが出来ます。

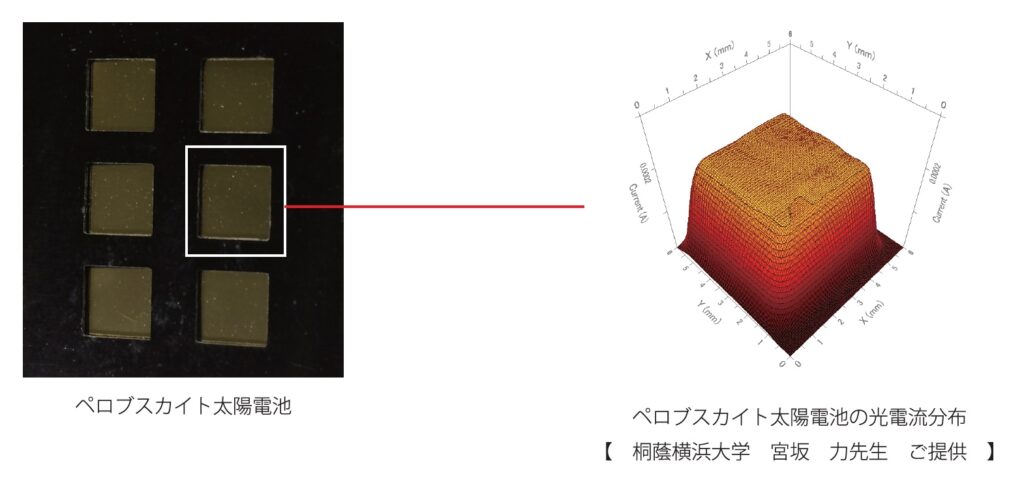

測定例

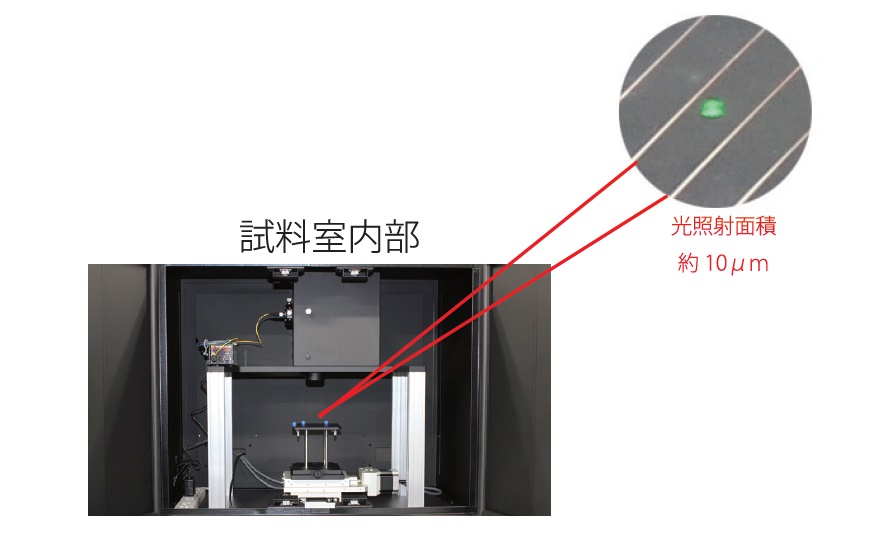

光照射イメージ

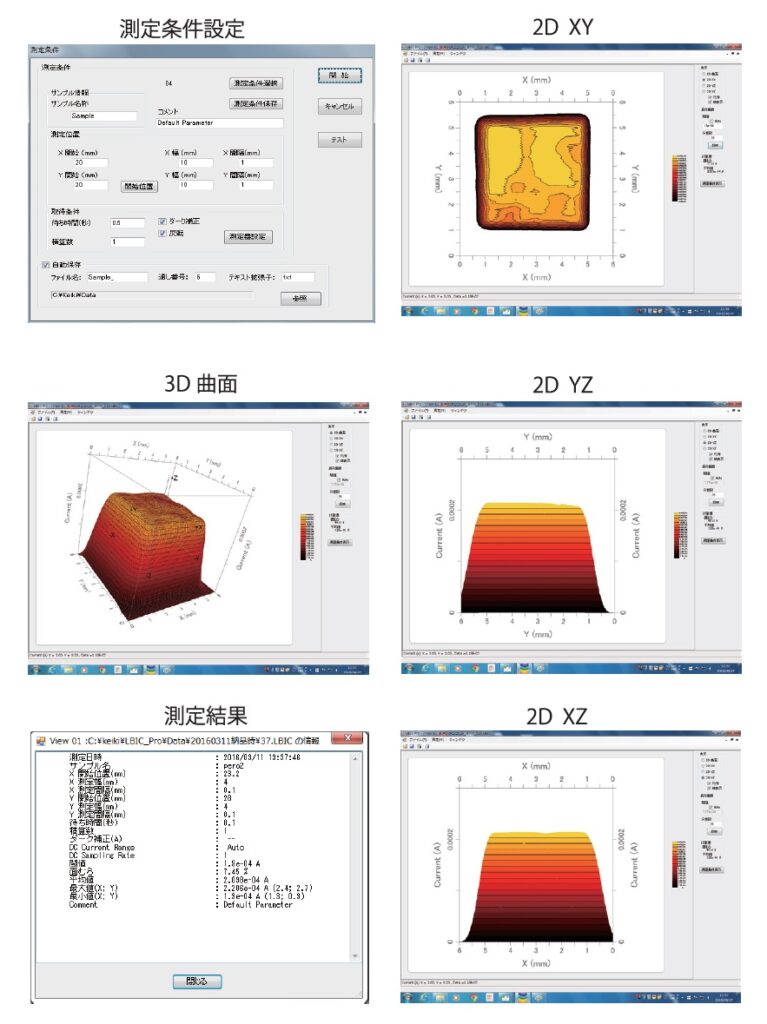

ソフトウェア
仕様
| レーザー波長 | 520nm |
| 出力 | 1mW |
| 照射面積 | 約10µm |
| 安定度 | ±5%/h |
| クラス | レーザー安全規格 クラス2 |
| XYステージ | ±25mm 最小ステップ0.01mm |
| 電流測定 | 10fA～20mA |
| ソフトウェア | Windows版 |
| データ形式 | テキスト保存・バイナリ保存 |
標準構成
- レーザー光源（波長520nm)
- XYステージ
- エレクトロメータ
- 試料室（手動シャッタ付）
- ノート型コンピュータ(Windows版）
- LBC-2専用ソフトウェア
オプション
- レーザー（375/406/445/473/488/635/650/670/785/808/830/850/904/980nm)
- 観察用カメラ及びモニタ
- 自動シャッタ機能
- Siフォトダイオード
ユーティリティ
- 本体：W750×D570×H650mm
＊エレクトロメータ、ステージコントローラ、PC別途＊
