無収差カメラ交換レンズを使用し、空間分解能・波長分解能に優れたイメージング分光器です。顕微鏡に接続し、画像イメージ観察及びスペクトル測定が可能です。
CLP-105UVは紫外線撮影用カメラレンズ（焦点距離105ｍｍ）により波長220～900nmで使用が可能となりました。

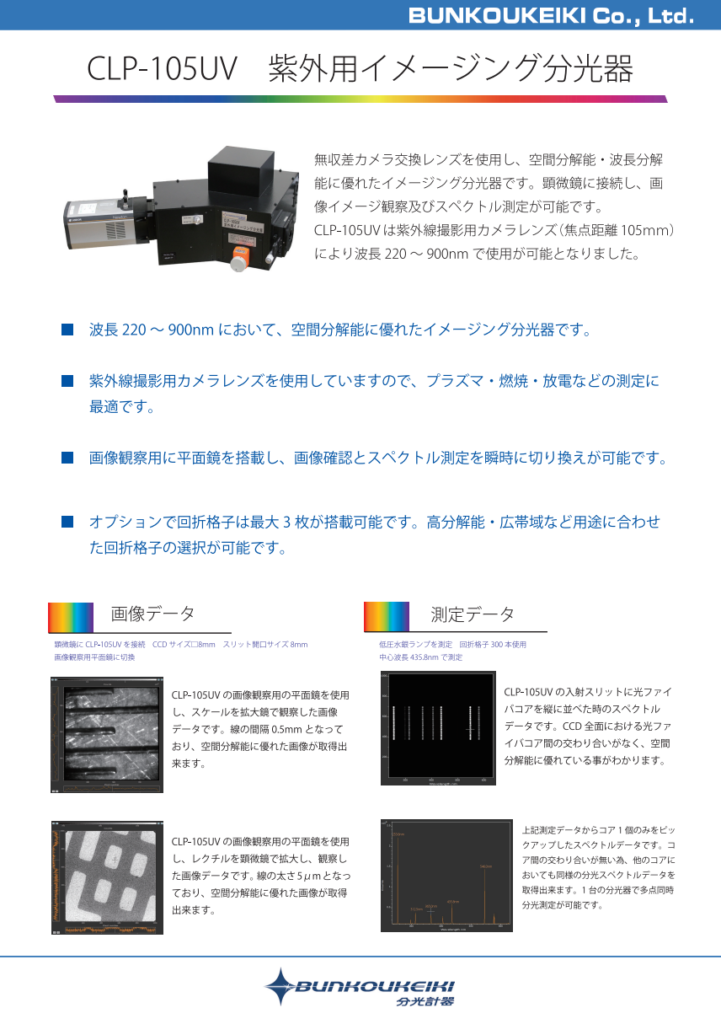

カタログ（PDF） ダウンロード
CLP-105UV
紫外用イメージング分光器 〉
A4／2ページ／1.34MB
画像データ
CLP-105UVの画像観察用の平面鏡を使用し、スケールを拡大鏡で観察した画像データです。線の間隔0.5mmとなっており、空間分解能に優れた画像が取得出来ます。
CLP-105UVの画像観察用の平面鏡を使用し、レクチルを顕微鏡で拡大し、観察した画像データです。線の太さ5μmとなっており、空間分解能に優れた画像が取得出来ます。
測定データ
CLP-105UVの入射スリットに光ファイバコアを縦に並べた時のスペクトルデータです。CCD全面における光ファイバコア間の交わり合いがなく、空間分解能に優れている事がわかります。
上記測定データからコア1個のみをピックアップしたスペクトルデータです。コア間の交わり合いが無い為、他のコアにおいても同様の分光スペクトルデータを取得出来ます。1台の分光器で多点同時分光測定が可能です。
特長
- 波長220～900nmにおいて、空間分解能に優れたイメージング分光器です。
- 紫外線撮影用カメラレンズを使用していますので、プラズマ・燃焼・放電などの測定に最適です。
- 画像観察用に平面鏡を搭載し、画像確認とスペクトル測定を瞬時に切り換えが可能です。
- オプションで回折格子は最大3枚が搭載可能です。高分解能・広帯域など用途に合わせた回折格子の選択が可能です。
仕様
| 光学配置 | 無収差レンズ系特殊光学配置 |
| 焦点距離 | 105ｍm |
| 口径比 | F=4.5 |
| 使用波長範囲 | 220～900nm *1 |
| 分散 | 約7.2nm/mm*2 約0.06nm/pixel *2 （波長256nmにおいて） |
| 測定波長域 | 約58.8nm/8.192mm*2 |
| 波長走査方式 | サインバー機構・波長リニア走査 |
| 波長表示 | カウンタ表示 最小1nm、最小目盛0.1nm |
| 入射スリット | 幅=max10mm、読取目盛=0.02～10mm |
| 出射口 | CCDマウント検知器ホルダ |
*1 近赤外域では、ピント調整が必要です。
*2 回折格子は1200本、CCD検出器は1024×1024pixel、1pixelあたり8μmを使用した場合の仕様です。
標準構成
- 紫外用イメージング分光器 本体
- 回折格子 1200本300nmブレーズ
- 画像/スペクトル切換機構（手動切換）
- CCDホルダ（標準仕様）
- 取扱説明書
オプション品
- 各種回折格子
- 各種CCD検出器
- 回折格子自動切換機構（最大3枚搭載可能）
- 画像確認用平面鏡自動切換機構
- 波長駆動機構
- 入射スリット自動機構
- V字型縦絞り
外形寸法
- 本体：約W340×D350×H280mm
