従来のポリクロメータとMK-300の比較

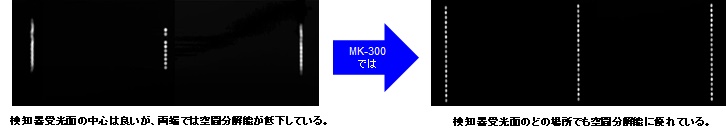

1. 水銀ランプ光を光ファイバでイメージ測定した場合

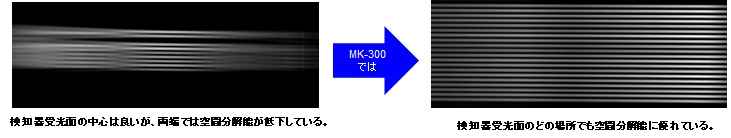

2.ハロゲンランプのような連続光を光ファイバでイメージ測定した場合

従来のポリクロメータでは、検知器受光面の中心は空間分解能が良いが、両端は非点収差が発生し、像が重なっていますが、MK-300では検知器受光面全面において空間分解能に優れています。

特長

• 非点収差を極限まで減らし、波長両端で発生していた解像度低下を大幅に改善
• 回折格子は最大3枚搭載可能
• 多点同時分光スペクトル測定に最適
• 観察画像の分光スペクトル測定に最適
• 2検知器切換タイプもラインナップしています。

仕様

※（1200本/mm回折格子使用時）

逆線分散	2.58nm/mm
光学系式	収差補正型特殊光学系
明るさ	F=4.4
波長分解能	半値幅0.2nm(3pixels以内)
迷光	5×10-3以下
波長正確さ	±0.2nm(3pixels以内)
波長再現性	±0.2nm(3pixels以内)
回折格子切換再現性	±0.2nm(3pixels以内)
光学的波長範囲	200～1000nm
波長移動方式	サインバー機構、波長リニア移動
波長駆動方式	ステッピングモータ駆動（PC・専用ソフト制御）
回折格子	刻線有効50×50mm
回折格子切換方式	ステッピングモータ駆動（最大3枚まで搭載可能）
入射スリット	幅: 0.01～4mm（両開き対称連続可変・読取り最小目盛0.01mm）
シャッタ	手動シャッタ（自動シャッタはオプション）
ソフトウェア	回折格子切換・波長移動（USB接続）

＊CCD検知器受光サイズ26.6mm（1024×256pixels 26µm/pixels)の場合

標準構成

• 分光器本体（コントローラ込、回折格子別途）
• 入射スリット
• 手動シャッタ
• CCD検知器取付用ホルダ
• ソフトウェア
• 接続ケーブル
• 取扱説明書

オプション品

• 回折格子（ホルダ付き）
• ファイバホルダ
• XY調整機能付ファイバホルダ
• 自動シャッタ
• フィルタホルダ
• 低圧水銀ランプホルダ（波長校正用）

外形寸法

• 本体：約W415×D400×H270mm
• 重量：約20Kg
