BCH-VLは、周波数可変チョッパです。コントローラの前面パネルからのマニュアル制御および外部インターフェースによる自動制御が行えます。周波数は13～100Hzの連続可変が可能で、作動をOFFにした時は、DCの位置（羽根が光路を遮らない位置）に停止し、DC（チョッパを使用しない）も可能です。周波数の外部制御や設定周波数をロックインアンプなどの外部機器への参照信号出力も可能です。各種周波数ラインナップもあります。

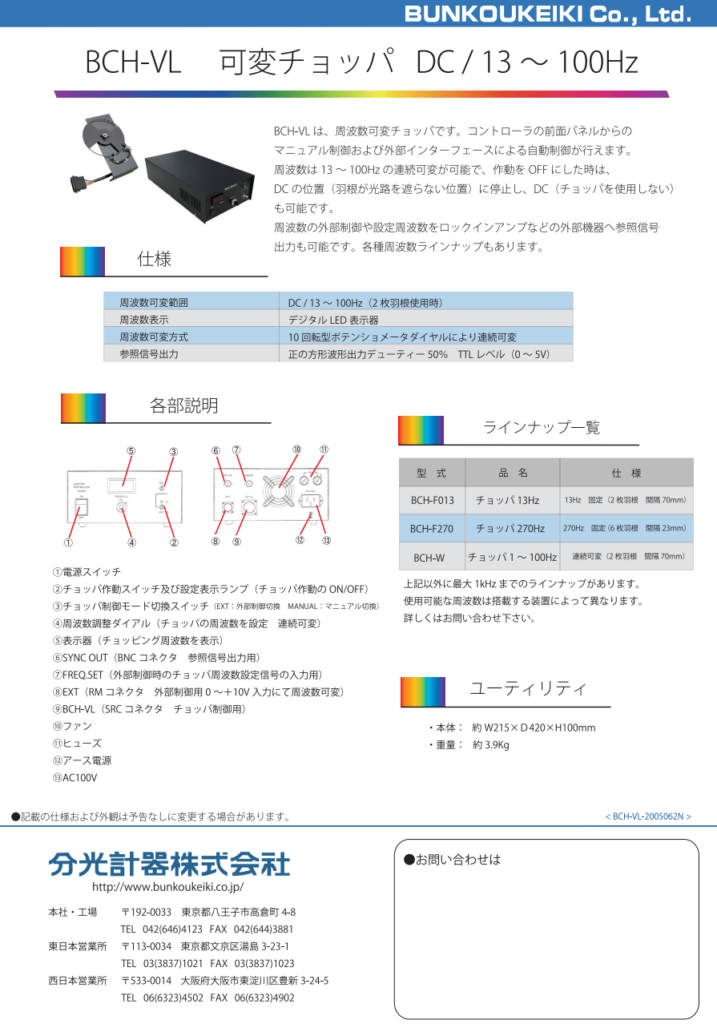

カタログ（PDF） ダウンロード
BCH-VL
可変チョッパ DC/13～100Hz 〉
A4／1ページ／545KB
仕様
| 周波数可変範囲 | DC/13～100Hz（2枚羽根使用時） |
| 周波数表示 | デジタルLED表示器 |
| 周波数可変方式 | 10回転型ポテンショメータダイヤルより連続可変 |
| 参照信号出力 | 正の方形波形出力デューティー50% TTLレベル（0～5V） |

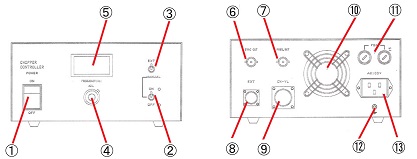

各部名称
- 電源スイッチ
- チョッパ作動スイッチ及び設定表示ランプ（チョッパ作動のON/OFF）
- チョッパ制御モード切換スイッチ（EXT＝外部制御切換、MANUAL＝マニュアル切換）
- 周波数調整ダイヤル（チョッパの周波数を設定 連続可変）
- 表示器（チョッピング周波数を表示）
- SYNC OUT（BNCコネクタ 参照信号出力用）
- FREQ.SET（外部制御時のチョッパ周波数設定信号の入力用）
- EXT（RMコネクタ 外部制御用0～+10V入力にて周波数可変）
- BCH-VL(SRCコネクタ チョッパ制御用）
- ファン
- ヒューズ
- アース電源
ラインナップ一覧
| 型式 | 品名 | 仕様 |
|---|---|---|
| BCH-F013 | チョッパ 13Hz | 13Hz 固定（2枚羽根 間隔70mm） |
| BCH-F270 | チョッパ 270Hz | 270Hz 固定（6枚羽根 間隔23mm） |
| BCH-W | チョッパ 1～100Hz | 連続可変（2枚羽根 間隔70mm） |
上記以外に最大1kHzまでのラインナップがあります。使用可能な周波数は搭載する装置によって異なります。詳しくはお問い合わせ下さい。
外形寸法
- 本体：約W215×D420×H100mm
- 重量：約3.9kg
