BEAU-101は、アッテネーター機構部とコントローラで構成されます。パネル上のスイッチにより、減光度の設定と表示ができます。GPIBインターフェースを内蔵しており、パソコンと接続して減光度の設定を行うことができます。またデジタル入出力ポートを備えており、制御信号に使用できます。

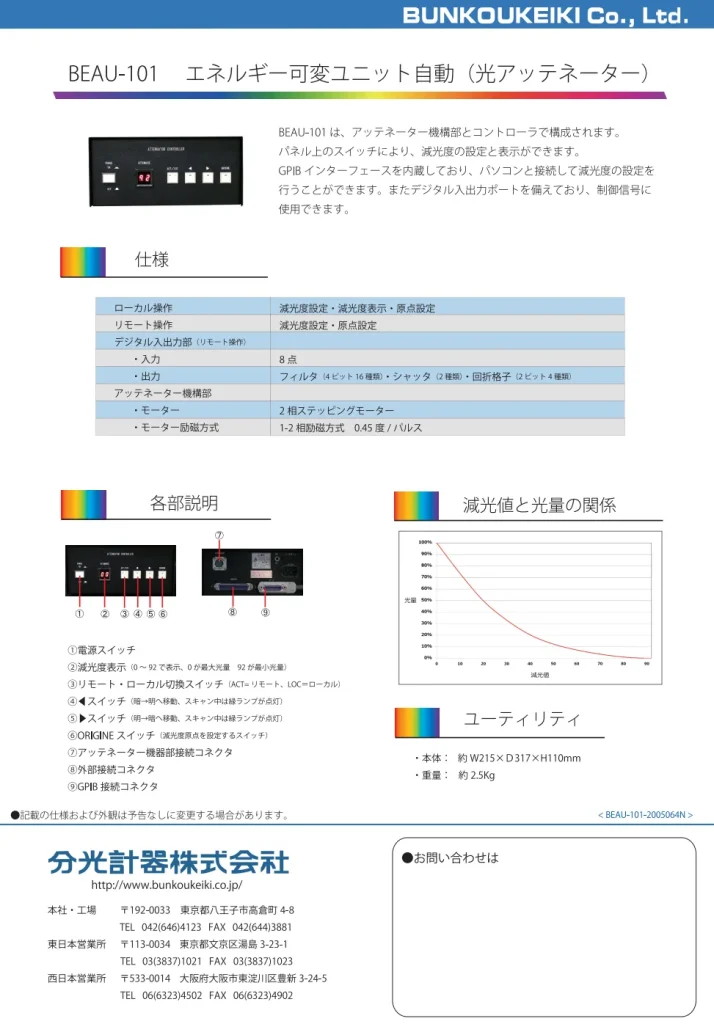

カタログ（PDF） ダウンロード
BEAU-101 エネルギー可変ユニット自動（光アッテネーター） 〉
A4／1ページ／569KB
※新型でのカタログは現在準備中です。
仕様
| ローカル操作 | 減光度設定・減光度表示・原点設定 |
| リモート操作 | 減光度設定・原点設定 |
| デジタル入出力部（リモート操作） | ・入力：8点 ・出力：フィルタ（4ビット16種類）・シャッタ（2種類）・回折格子（2ビット4種類） |
| アッテネーター機構部 | ・モーター：2相ステッピングモーター ・モーター励磁方式：1-2相励磁方式 0.45度/パルス |

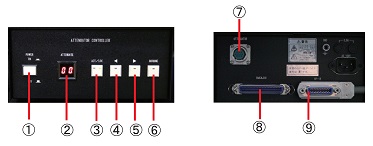

各部名称
- 電源スイッチ
- 減光度表示（0～92で表示、0が最大光量 92が最小光量）
- リモート・ローカル切換スイッチ（ACT=リモート、LOC＝ローカル）
- ◀スイッチ（暗→明へ移動、スキャン中は緑ランプが点灯）
- ▶スイッチ（明→暗へ移動、スキャン中は緑ランプが点灯）
- ORIGINEスイッチ（減光度原点を設定するスイッチ）
- アッテネーター機構部接続コネクタ
- 外部接続コネクタ
- GPIB接続コネクタ

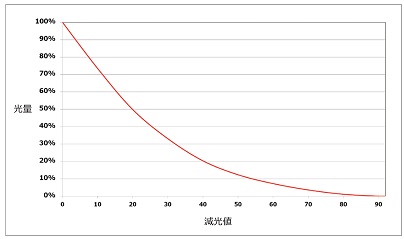

減光値と光量の関係
ユーティリティ
- 本体：約W215×D317×H110mm
- 重量：約2.5kg
