特長

• 波長300～1150nmの範囲で、定エネルギー・定フォトン照射が可能です。
• 照射波長は、1nm単位で設定ができます。
• 有効照射面積は10×10mm、面内均一性±5％以内と高均一な光照射が可能です。

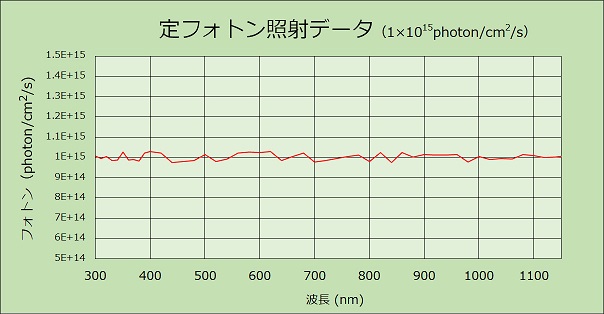

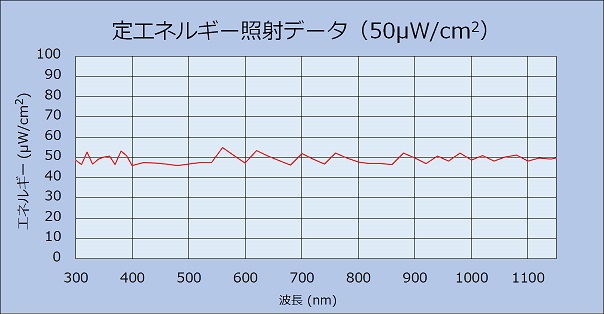

光量データ（例）

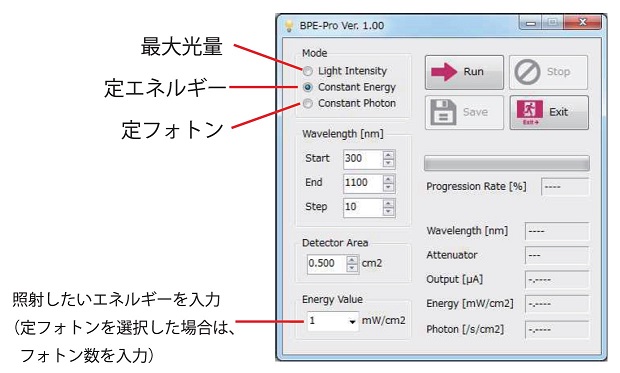

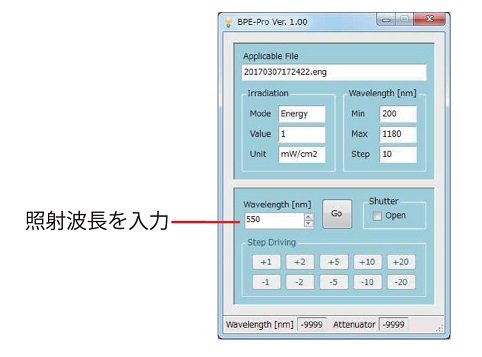

ソフトウェア

仕様

照射波長範囲	300～1150nm
波長幅（波長純度）	可変（0～24nm)
波長精度	1nm
最大エネルギー	最大5mW/cm2以上（波長470nmにおいて）
最大フォトン数	最大1.18×1016photon/cm2/s（波長470nmにおいて）
定エネルギー	100µW/cm2以上（波長300～1150nm)
定フォトン	1×1015photon/cm2/s（波長300～1150nm)
有効照射面積	10×10mm（実質照射面積は約14×14ｍm）＊50×50ｍｍ　オプション対応可
面内均一性	±5％以内
焦点距離	レンズ先端から焦点面まで80ｍｍ
光軸高さ	装置底面から焦点面まで80mm
分光器焦点距離	250mm（MgF2　紫外線劣化防止）
分光器光学系	非対称型変形ツェル二・ターナマウント方式
分光器口径比	F=4.3
分光器迷光	1×10-4以下（546.1nmのとき、±5nmにおいて）
分光器操作方式	サインバー機構・波長リニア走査
電流計（光量測定用）	電流取得：10pA～1A　電圧印加：±20V
ソフトウェア	最大光量照射・定フォトン照射・定フォトン照射・照射波長設定など

標準構成

• キセノンランプ150W カートリッジ型
• キセノンランプハウス（電源）
• モノクロメータ（M25）
• 回折格子600本/500nmブレーズ
• 高次光カットフィルタ（U-330・L-37・R-64）
• 出射集光系　□10ｍｍ均一照射
• 電流計（電流取得：10pA～1A　電圧印加：±20V）
• コントローラ（波長スキャナ・高次光カットフィルタ切換・シャッタ切換）
• 濃度可変NDフィルタ（エネルギー可変ユニット自動）
• 試料室（3方扉タイプ）
• 卓上型架台（2段型）
• シリコンフォトダイオード検知器（分光感度絶対値校正データ付）
• 検知器ホルダ
• 接続ケーブル（ワニ口ケーブル）
• ソフトウェア（BPE_PRO）
• ノート型PC・GP-IBｰUSBケーブル・USBケーブル

オプション品

• 各種回折格子
• 各種高次光カットフィルタ
• 各種電流計
• 各種試料台・測定ケーブル
• I-V測定ソフトウェア

外形寸法

• 電源：AC100V  ±10V  50/60Hz   12A
• 本体：約W1500×Ｄ500×H800mm
• 重量：約70Kg
