特長

• 高輝度キセノンランプ＋高効率モノクロメータ＋均一光学ホルダにより、５ｍＷ／ｃｍ^２（＠４７０ｎｍ）と高強力なモノクロ光を面で照射出来ます。
• 均一光学ホルダにより、有効面積１０×１０ｍｍにおいて面内均一性±５％以内と高均一です。
• 波長可変光源（３００～１１５０ｎｍ）として、任意の波長の単色光を照射出来ます。

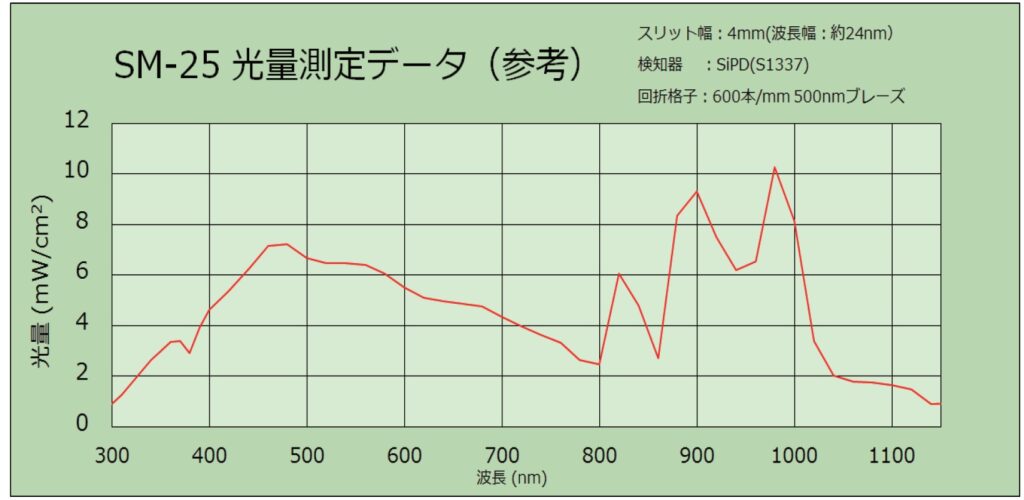

光量測定データ（例）

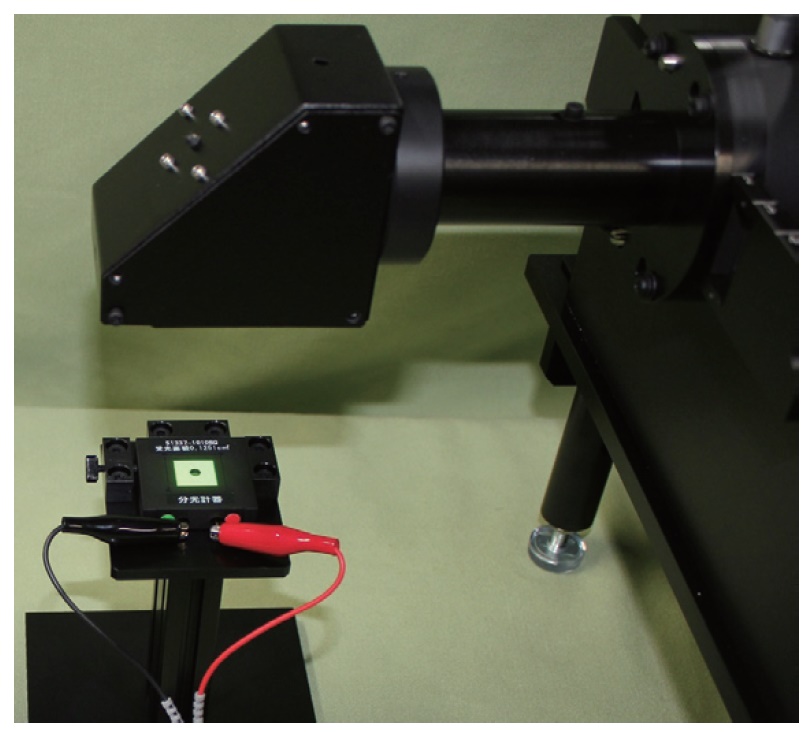

フォトダイオードへの光照射例

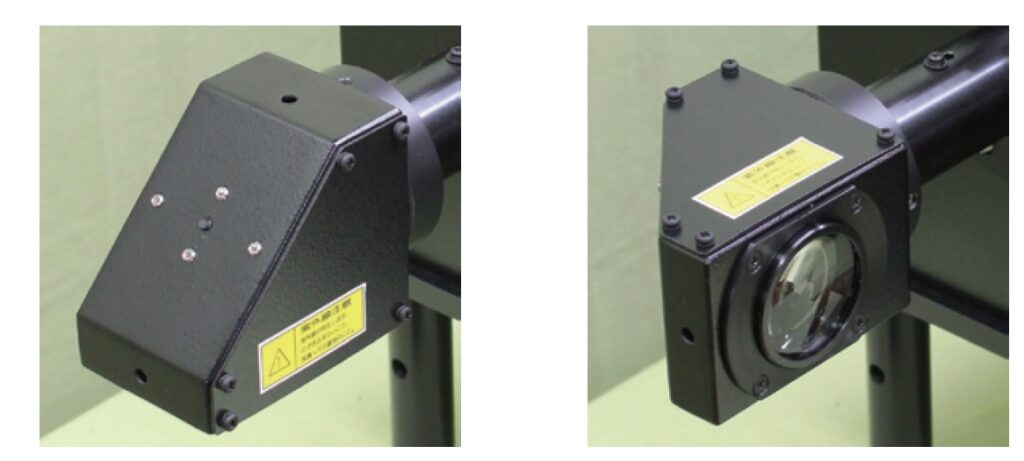

照射方向

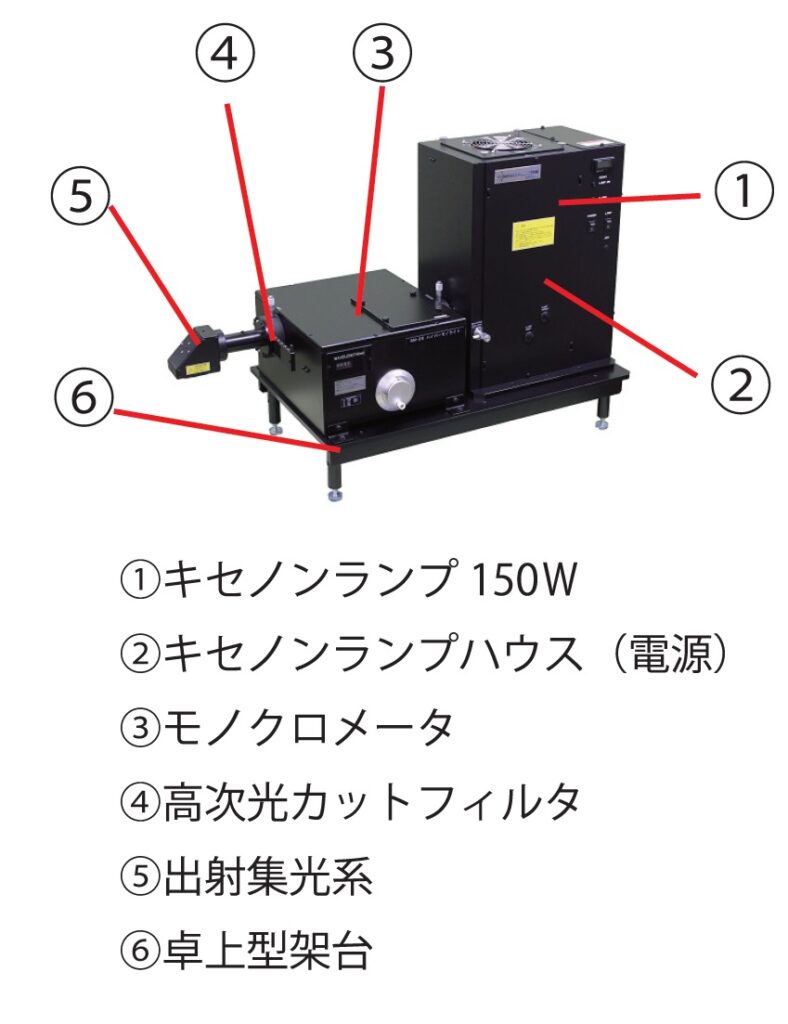

構成

仕様

照射波長範囲	300～1150nm
照射強度	最大5mW/cm2以上（波長470nm付近、初期値）
照射光安定性	±1％以内（ランプ安定後1時間において）
波長幅	可変（0～24nm)
回折格子	600本/500nmブレーズ（MgF2コート付)
照射有効面積	10×10mm（実質照射面積は約14×14mm）
照射面内均一性	±5％以内
高次光カットフィルタ	U-330（250～390nm)・L-37（390～680nm）・R-64（680～1200nm)手動交換式
シャッタ	手動開閉式
照射方向	360度可変（垂直・水平など）
波長表示	カウンタ表示　　最小1nm、最小目盛0.2nm
焦点距離	約80ｍｍ（レンズ先端から照射面までの距離）

標準構成

• キセノンランプ150W
• キセノンランプハウス（電源）
• モノクロメータ
• 高次光カットフィルタ（U-330・L-37・R-64）
• 出射集光系　□10ｍｍ均一照射
• 卓上型架台
• 取扱説明書

オプション品

• 交換用各種回折格子（ホルダ付き）
• BMS-25C波長スキャナ（ステッピングモータ駆動・GP-IBインターフェース付き）
• BFI-101Aフィルタ自動切換装置
• BEAU-102エネルギー可変ユニット（手動）
• BCH-VL可変チョッパー　DC/13～100Hz
• BSHT-1シャッタ自動機構（ソレノイド型）
• BEMK-101エネルギー測定キット

外形寸法

• 電源：AC100V  ±10V  50/60Hz   3A
• 本体：約W840×Ｄ360×H610mm
• 重量：約30Kg
