IUV-25CP　フォトレジスト用分光照射ユニット

フォトレジスト剤など感光材料に波長幅（約240nm）をもった単色光を任意時間する分光装置です。
光源には、強力なラインスペクトル光が照射可能なDeepUVランプと連続スペクトル光が照射可能なXeランプの2種類を標準搭載しています。
自動ステージ上で試料がステップ移動し、照射時間を変えながら、照射出来ます。

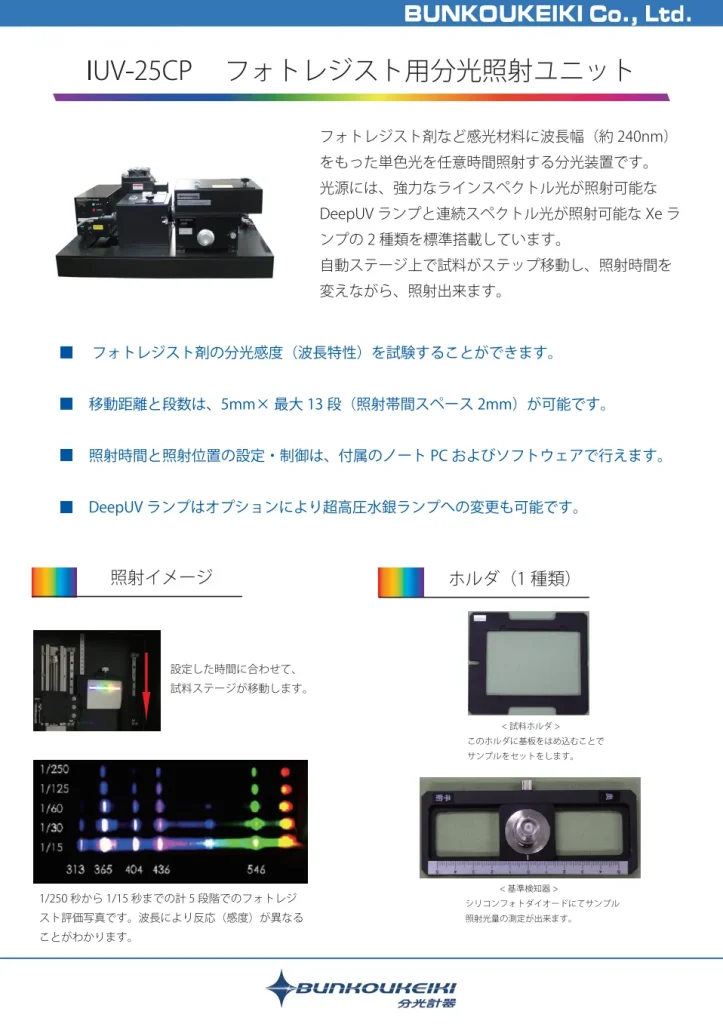

カタログ（PDF）　ダウンロード

IUV-25CP
フォトレジスト用分光照射ユニット　〉　

A4／1ページ／1.16MB

さらに詳しく

特長

フォトレジスト材など感光性材料に波長幅約２４０ｎｍを持った連続光を任意時間照射することができます。
光源：Ｘｅランプ　ＤｅｅｐＵＶランプ
照射波長範囲：230～800ｎｍ
照射光面積：80×５ｍｍ

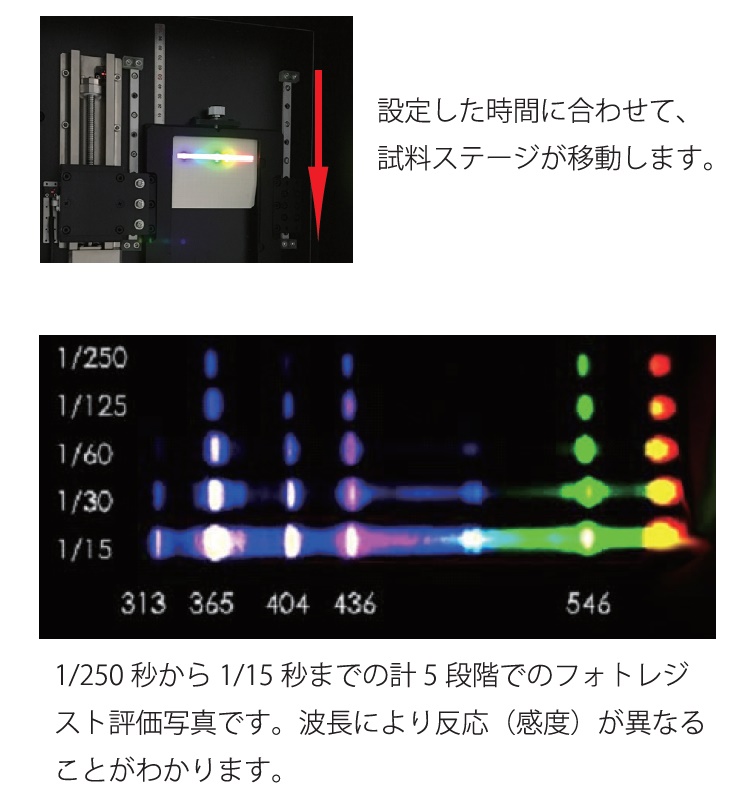

照射イメージ

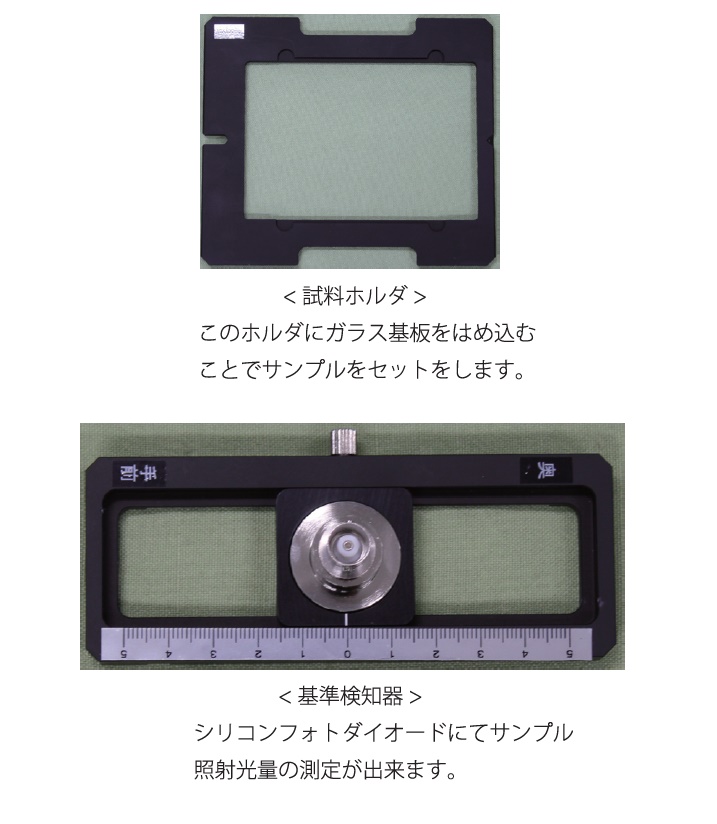

ホルダ

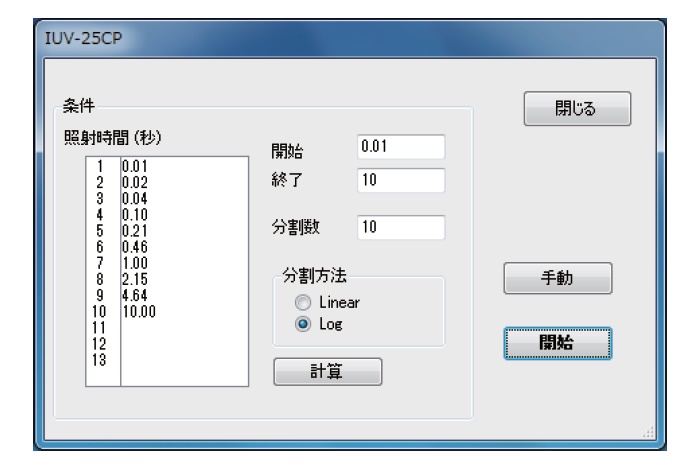

ソフトウェア

開始（条件）…照射時間の最初の秒数を入力します（0.01～1200）
終了…照射時間の最後の秒数を入力します（0.01～1200）
分割数…開始から終了の間を分割する数値を入力します（2～13）
分割方法…LinearもしくはLogから選択します
計算…照射条件画面を閉じ、メインメニューに戻ります
閉じる･･･照射条件画面を閉じ、メインメニューに戻ります
手動…シャッタ状態、ステージ位置を任意に設定します
開始（全体）･･･設定された条件で照射を開始します

仕様

照射波長範囲	一度に照射できる波長幅　約240nm
光照射面積	長距離移動型高さ方向：89mm（5×13段、照射帯間スペース2mm）波長方向：約80mm(約240nm）
照射時間	0.01～1200sec
設定最小時間	0.01sec
照射段数	1～13段
照射分割方向	Linear / logから選択
光源	DeepUVランプ500W・Xeランプ500W
光源切換	ミラーによる手動切換
試料ホルダ	□100mm、□127mmガラス板用（交換式）
