VC-250　センサ分光感度測定システム

フォトダイオードやCCD・CMOSイメージセンサーなどの光電変換素子の分光特性（分光感度・分光応答度）を測定する装置です。
波長毎の光量をリアルタイムでモニタし、弊社独自の制御機構により、波長毎に一定のエネルギ（W/cm²）・フォトン数(photon/cm²）を単色光照射することが出来ます。
分光応答度測定装置という名称で、産業技術総合研究所や東京都立産業技術研究センターなどの納入実績があり、業界標準機として世の中に認知をされています。

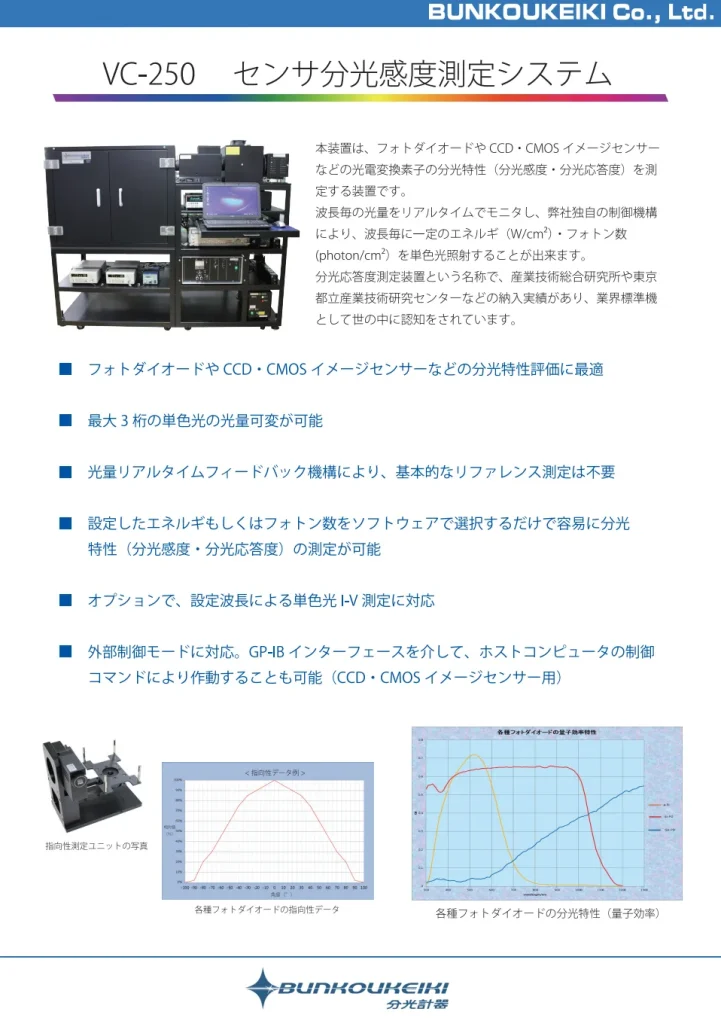

カタログ（PDF）　ダウンロード

VC-250
センサ分光感度測定システム　　〉　

A4／2ページ／1.70MB

さらに詳しく

特長

フォトダイオードやCCD・CMOSイメージセンサーなどの分光特性評価に最適です。
最大３桁の単色光の光量可変が可能です。
リアルタイムモニタによる光量フィードバック機構により、高安定な定エネルギー・定フォトン照射が可能です。
オプションで、設定波長による単色光I-V測定にも対応しています。
設定したエネルギもしくはフォトン数をソフトウェアで選択するだけで容易に分光特性（分光感度・分光応答度）の測定が可能
オプションで、設定波長による単色光I-V測定に対応
外部制御モードに対応。GP-IBインターフェースを介して、ホストコンピュータの制御　　コマンドにより作動することも可能（CCD・CMOSイメージセンサー用）

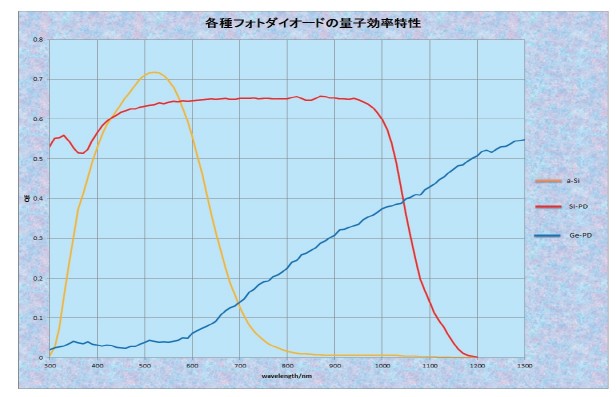

測定データ（例）

仕様

測定項目	分光感度・量子効率・I-V特性（オプション）
波長範囲	300～1300nm（～1700nm拡張可）
単色光部　光源	キセノンランプ＋ハロゲンランプ（光合成方式）
単色光部　照射面積	10×10mm（40×40mm対応可）
波長純度	約10nm（可変可能）
照射光強度	定エネルギー　1～50μW/cm²以上定フォトン　　1×10¹⁴photon/cm²･sec
面内均一性	±2.5%以内
波長強度一定性	±2.0%以内
照射光モード	定エネルギー・定フォトン
出射光	直流光
照射光	垂直照射（落射照射）
