CEP-2000　分光感度測定装置

波長依存性のない定エネルギー、定フォトンの単色光を太陽電池に照射し、各種太陽電池の分光感度特性、量子効率を測定する装置です。
シリコンタイプの装置と比べ、大光量の一定エネルギー（最大5mW/cm²）と一定フォトン照射（最大10¹⁶photon/cm²）により、有機系太陽電池（色素増感・有機薄膜・ペロブスカイト太陽電池）評価に最適です。
標準で白色バイアス光源を搭載しており、擬似太陽光下での分光感度特性とAM-1.5Gを使用したソーラシミュレータとしてI-V特性も容易に測定ができます。

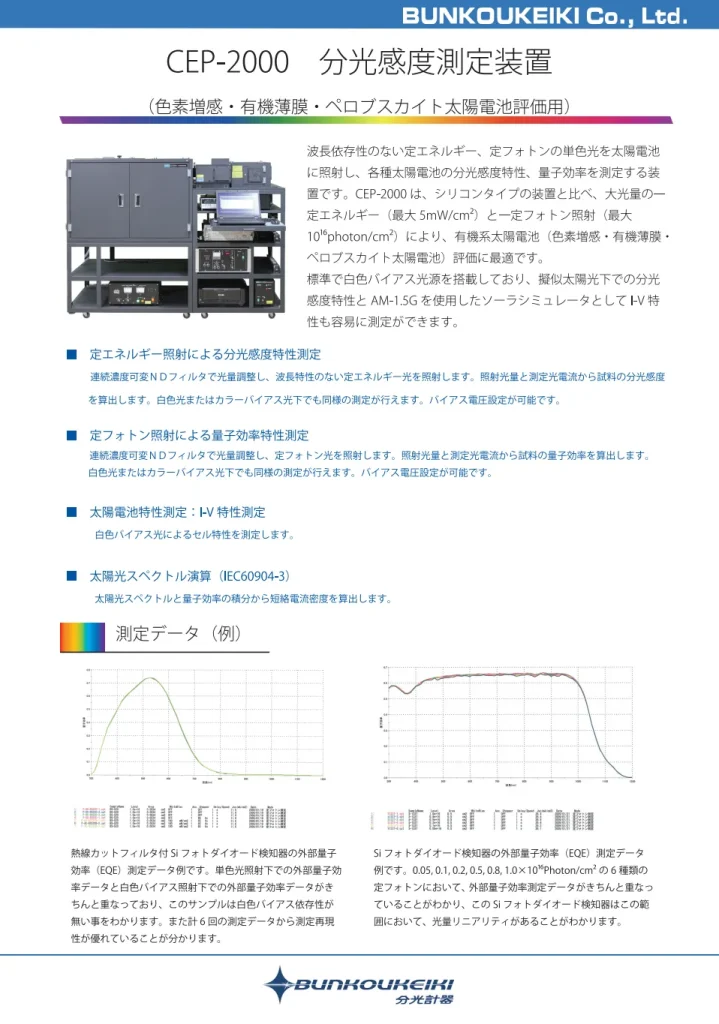

カタログ（PDF）　ダウンロード

CEP-2000　分光感度測定装置
（色素増感・有機薄膜・ペロブスカイト太陽電池評価用）　〉　

A4／2ページ／1.31MB

さらに詳しく

測定データ（例）

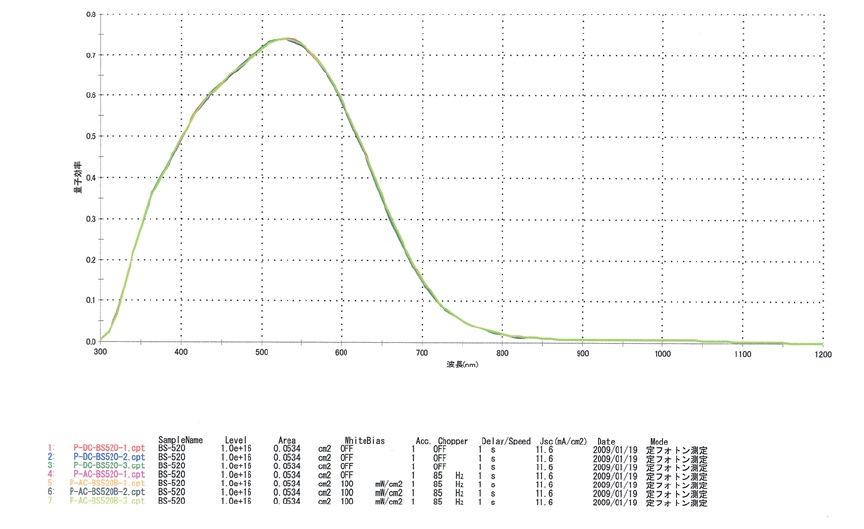

熱線カットフィルタ付Siフォトダイオード検知器の外部量子効率（EQE）測定データ例です。

単色光照射下での外部量子効率データと白色バイアス照射下での外部量子効率データがきちんと重なっており、このサンプルは白色バイアス依存性が無い事をわかります。また計6回の測定データから測定再現性が優れていることが分かります。

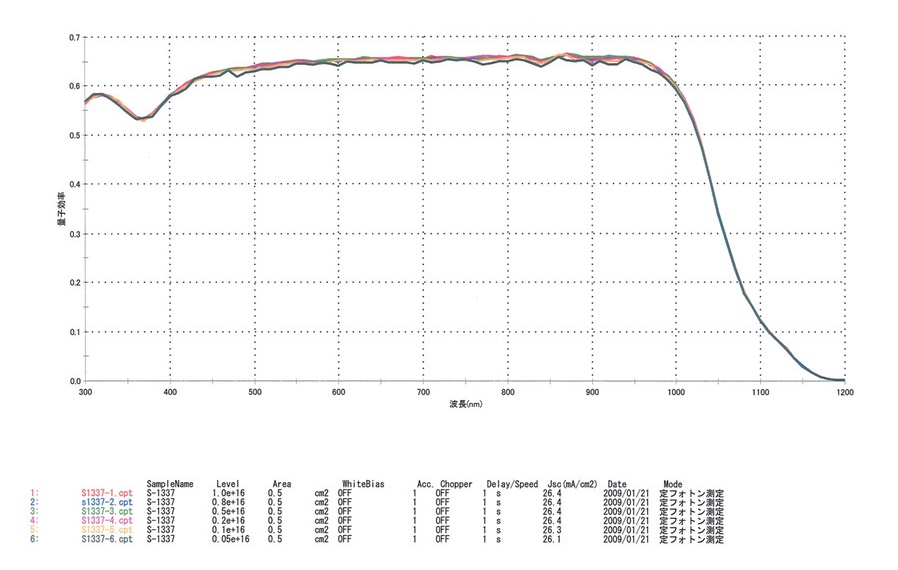

Siフォトダイオード検知器の外部量子効率（EQE）測定データ例です。

0.05, 0.1, 0.2, 0.5, 0.8, 1.0×10¹⁶Photon/cm²の6種類の定フォトンにおいて、外部量子効率測定データがきちんと重なっていることがわかり、このSiフォトダイオード検知器はこの範囲において、光量リニアリティがあることがわかります。

特長

波長依存性のない定エネルギー、定フォトンの単色光を太陽電池に照射し、各種太陽電池の分光感度特性、量子効率を測定する装置です。（波長範囲300～１２00ｎｍ）
シリコンタイプの装置と比べ、大光量の一定エネルギー（最大５ｍＷ／ｃｍ^２）と一定フォトン（最大１0^１６ｐｈｏｔｏｎ／ｃｍ^２）により、有機系太陽電池（色素増感・有機薄膜）の評価に最適です。
標準で白色バイアス光源を搭載し、疑似太陽光下での分光感度特性とＩ－Ｖ測定が容易に測定が出来ます。

仕様

測定項目	分光感度・量子効率・I-V特性
波長範囲	300～1200nm（～2000nm拡張可）
単色光部　光源	キセノンランプ（楕円面リフレクタタイプ）
単色光部　照射面積	10×10mm
波長純度	可変　最大24nm
照射光強度	0.5～5mW/cm²（波長400～700nm）・0.5～1mW/cm²（波長300～1200nm)
面内均一性	±5%以内
波長強度一定性	±3%以内
照射光モード	定エネルギー・定フォトン
測定モード	DCおよびAC（0.1～100Hz）
白色光部　光源	キセノンランプ
白色光部　照射面積	20×20mm
スペクトル合致度	JIS C8912・C8933クラスA
