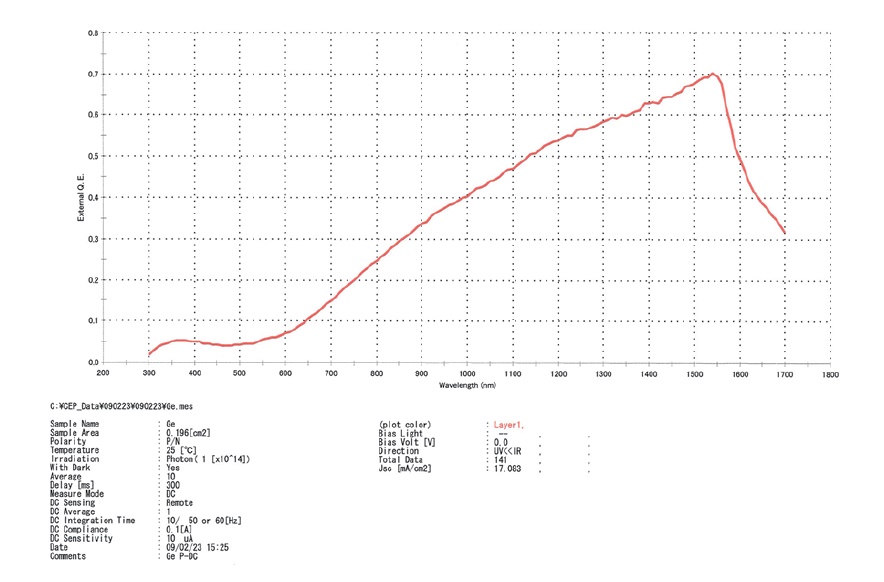

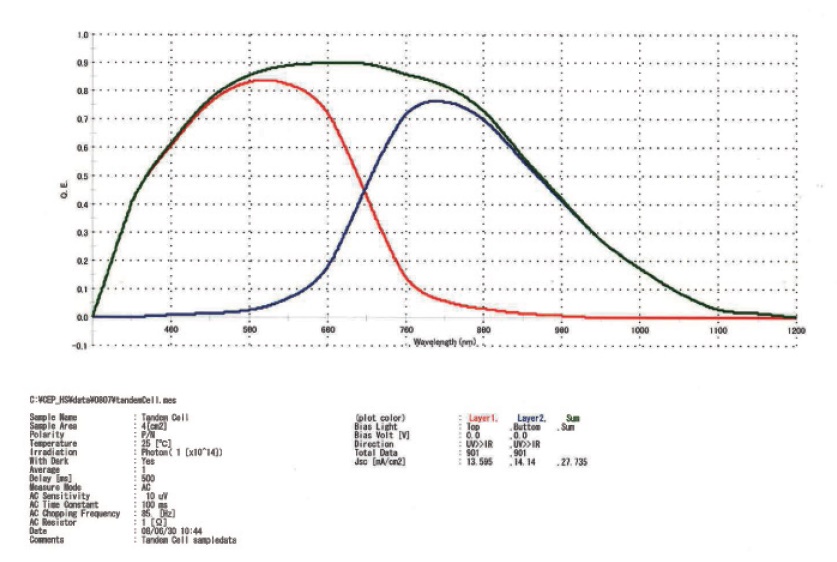

測定データ（例）

特長

• 波長依存性のない定エネルギー、定フォトンの単色光を太陽電池に照射し、各種太陽電池の分光感度特性、量子効率を測定する装置です。（波長範囲３００～１７００ｎｍ）
• ＪＩＳ　Ｃ８９４４多接合太陽電池分光感度特性測定方法に準拠した分光感度測定装置です。
• 多接合型太陽電池用にカラーバイアス光源を搭載しており、タンデムセル各層の分光感度測定が可能です。

仕様

測定項目	分光感度・量子効率・I-V特性
波長範囲	300～1700nm（～2000nm拡張可）
単色光部　光源	キセノンランプ＋ハロゲンランプ（光合成方式）
単色光部　照射面積	20×20mm（50×50mm対応可）
波長純度	可変　最大20nm
照射光強度	5～50μW/cm2以上（波長350～1200nm）
面内均一性	±2.5%以内
波長強度一定性	±3%以内
照射光モード	定エネルギー・定フォトン
測定モード	DCおよびAC（13～100Hz）
白色光部　光源	キセノンランプ（自動カラーバイアス）
白色光部　照射面積	20×20mm
スペクトル合致度	JIS C8912・C8933クラスA

標準構成

• キセノンランプ500W（単色光用）
• キセノンランプ500W電源（単色光用）
• ハロゲンランプ400W（単色光用）
• ハロゲンランプ400W電源（単色光用）
• 光源集光光学系（2光源型）
• モノクロメータ
• 回折格子　600本/300nmブレーズ
• 回折格子　600本/500nmブレーズ
• 回折格子　600本/1600nmブレーズ
• 出射光学系（連続濃度可変NDフィルタ自動）
• 周波数可変チョッパー　DC/13～100Hz
• 各種高次光カットフィルタ
• キセノンランプ150W（白色光用）
• キセノンランプ150W電源（白色光用）
• 白色バイアス光学系（AM1.5G フィルタ内蔵）
• カラーフィルタホルダ
• 試料室
• 電流計（ソースメータ）
• ロックインアンプ
• Siフォトダイオード検知器（単色光用）
• TPユニット
• Si検知器ホルダ
• Siフォトダイオード検知器（白色光用）
• 太陽電池信号ケーブル（XLR-ワニ口）
• インターフェースユニット
• ノートPC
• 取扱説明書

オプション品

• 各種サンプル試料台
• 白色バイアス用フィルタ自動切換機構（NDフィルタ・カラーフィルタ）

外形寸法

• 電源：AC100V  ±10V  50/60Hz   20A
• 本体：約W1750×Ｄ950×H1460mm
• 重量：約400Kg
