無機太陽電池用
値付けされたシリコンフォトダイオードで各波長における照射光量測定し、その照射光量をもとに測定サンプルの電流値を測定します。
専用ソフトウェアにて、各種太陽電池および光電変換素子等の分光感度や量子効率の自動表示ができます。
弊社独自の光学系によりコンパクト＆低価格を実現しました。

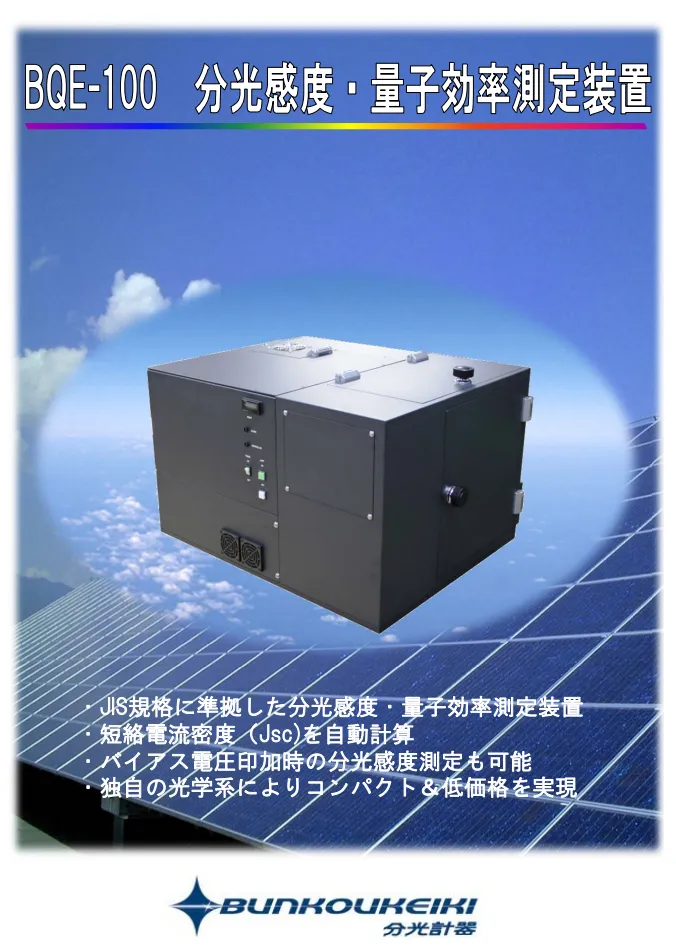

カタログ（PDF） ダウンロード
BQE-100 分光感度・量子効率測定装置(小型分光感度測定装置） 〉
A4／2ページ／1.34MB
特長
- 各種太陽電池の分光感度（A/W)・量子効率（EQE･IPCE)を容易に測定出来ます。
- 弊社独自の光学系によりコンパクト＆低価格を実現しました。
- 分光感度スペクトルと基準太陽光の演算により、短絡電流密度（Jsc)を求めることが出来ます。

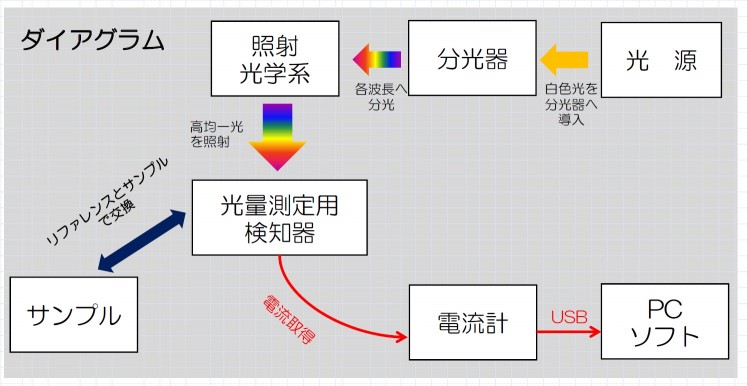

ダイアグラム
仕様
| 測定波長範囲 | 300～1100nm |
| 波長幅（波長純度） | 約20nm |
| 照射強度（照射光量） | 100µW/cm2以上（波長470nm） |
| 電流計 | 電流取得：10pA～1A 電圧印加：±20V |
| 照射有効面積 | 10×10mm（実質照射面積は約14×14mm） |
| 面内均一性 | ±5%以内 |
| 分光器光学系 | 非対称型変形ツェルニ・ターナマウント方式 |
| 電流計 | 電流取得：10pA～1A 電圧印加：±20V |
| ソフトウェア（測定項目） | 分光感度・量子効率測定・短絡電流密度算出 |
| ソフトウェア（グラフ） | 横軸：波長（nm）縦軸：照射光量(W)/分光感度（A/W)/量子効率（QE) |
オプション品
- AC測定ユニット
- NDフィルタ
- 各種試料台
外形寸法
- 電源：AC100V ±10V 50/60Hz 10A
- 本体：約W700×Ｄ550×H450mm
