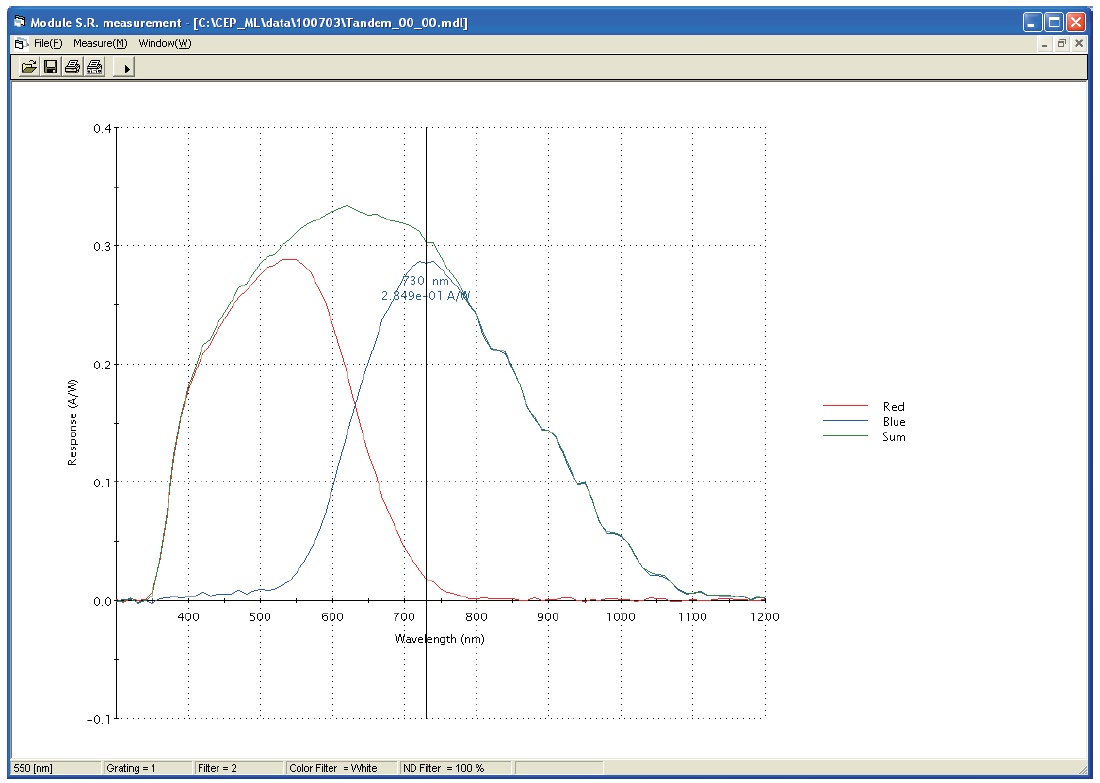

測定データ（例）

特長

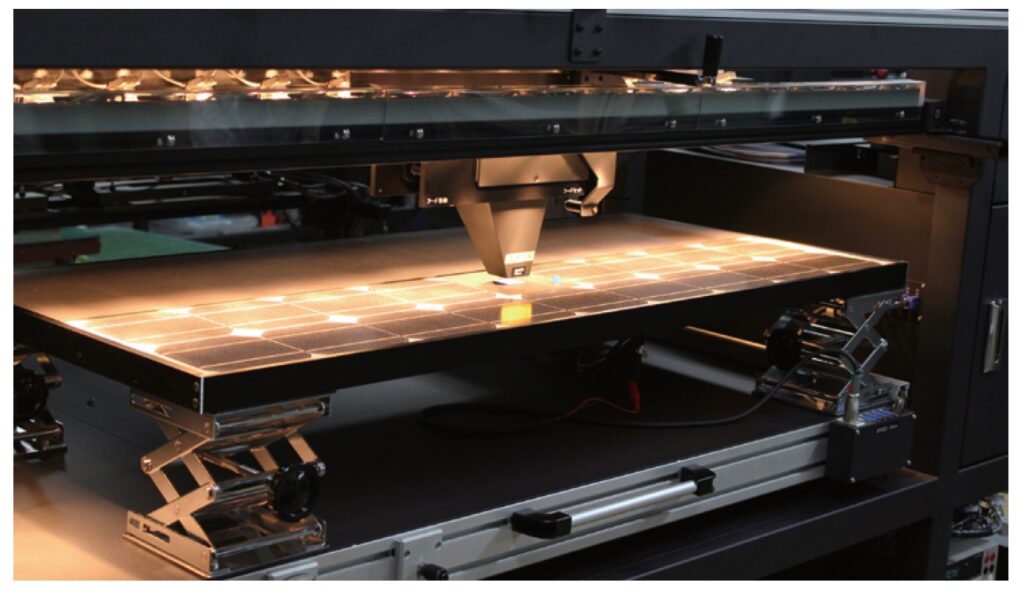

• モジュールタイプ太陽電池に波長依存性の波長依存性のない定エネルギー、定フォトンの単色光を太陽電池に照射し、各種太陽電池の分光感度特性、量子効率を測定する装置です。（波長範囲300～1200nm)

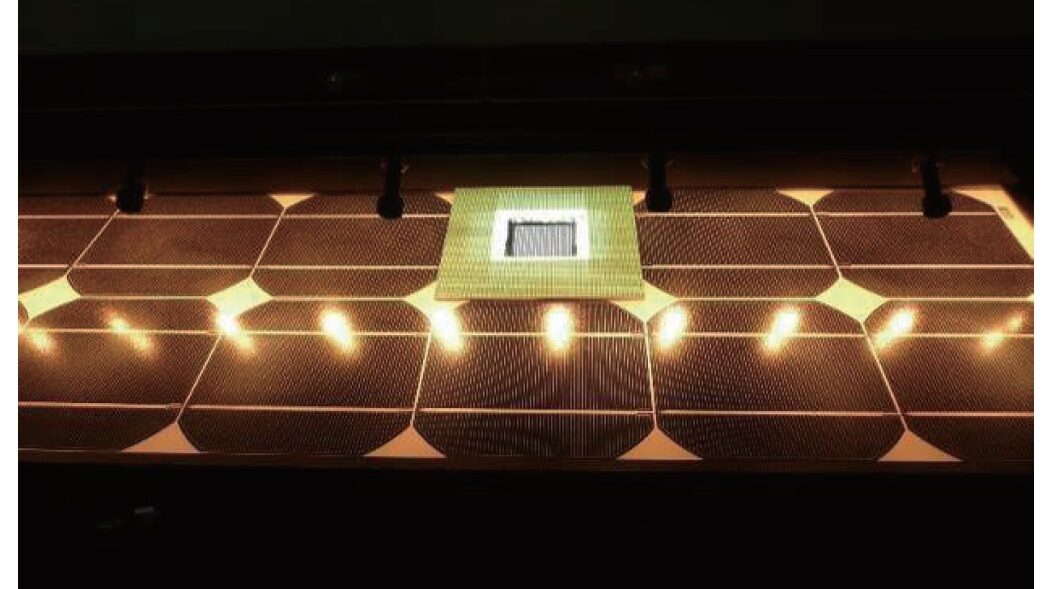

• 測定対象セル：1.2×1.6m

仕様

測定項目	分光感度・量子効率・I-V特性
波長範囲	300～1200nm（～2000nm拡張可）
単色光部　光源	キセノンランプ
単色光部　照射面積	20×20mｍ
波長純度	可変　最大20nm
照射光強度	5～50μW/cm2以上（波長350～1200nm）
面内均一性	±2.5%以内
波長強度一定性	±2%以内
照射光モード	定エネルギー・定フォトン
測定モード	DCおよびAC（13～100Hz）
白色光部　光源	キセノンランプ
白色光部　照射面積	20×20mm
スペクトル合致度	JIS C8912・C8933クラスA
対応モジュール	最大サイズ：1.7×1.2×0.1m　30kg　構造：アルミフレーム・ステンレス板
補助バイアス光源	ハロゲンランプ

標準構成

• キセノンランプ150W カートリッジ型  (単色光用）
• キセノンランプ150W電源（単色光用）
• 光源集光光学系
• モノクロメータ
• 回折格子　600本/300nmブレーズ
• 回折格子　600本/500nmブレーズ
• 回折格子　600本/800nmブレーズ
• 出射光学系（連続濃度可変NDフィルタ自動）
• 周波数可変チョッパー　DC/13～100Hz
• 各種高次光カットフィルタ
• キセノンランプ150W（白色光用）
• キセノンランプ150W電源（白色光用）
• 白色バイアス光学系（AM1.5Gフィルタ内蔵）
• 非測定セルバイアス光（ハロゲンランプ）
• 試料室
• 電流計（ソースメータ）
• ロックインアンプ
• Siフォトダイオード検知器（単色光用）
• TPユニット
• Si検知器ホルダ
• Siフォトダイオード検知器（白色光用）
• 太陽電池信号ケーブル（XLR-ワニ口）
• インターフェースユニット
• ノートPC
• 取扱説明書

オプション品

• 各種サンプル試料台
• 白色バイアス用フィルタ自動切換機構（NDフィルタ・カラーフィルタ）

外形寸法

• 電源：AC100V  ±10V  50/60Hz   30A
• 本体：約W3100×Ｄ2000×H1800mm
• 重量：約1000Kg
