RU-60　拡散反射測定ユニット

SM-250用オプション

SM-250　ハイパーモノライトシステム（分光感度測定装置）オプションの拡散反射測定ユニットです。
SM-250に本ユニットを取りつけることで、サンプルにスポット光を照射し、反射光を積分球で取得することで全反射光を測定する事が出来ます。
本ユニットに付属する内部量子効率測定ソフトウェア（RU_PRO）は、SM-250のソフトウェア(SR_PRO）で測定した外部量子効率（EQE)データを取り込むことが出来、得られたデータから内部量子効率（IQE)を求めることが出来ます。

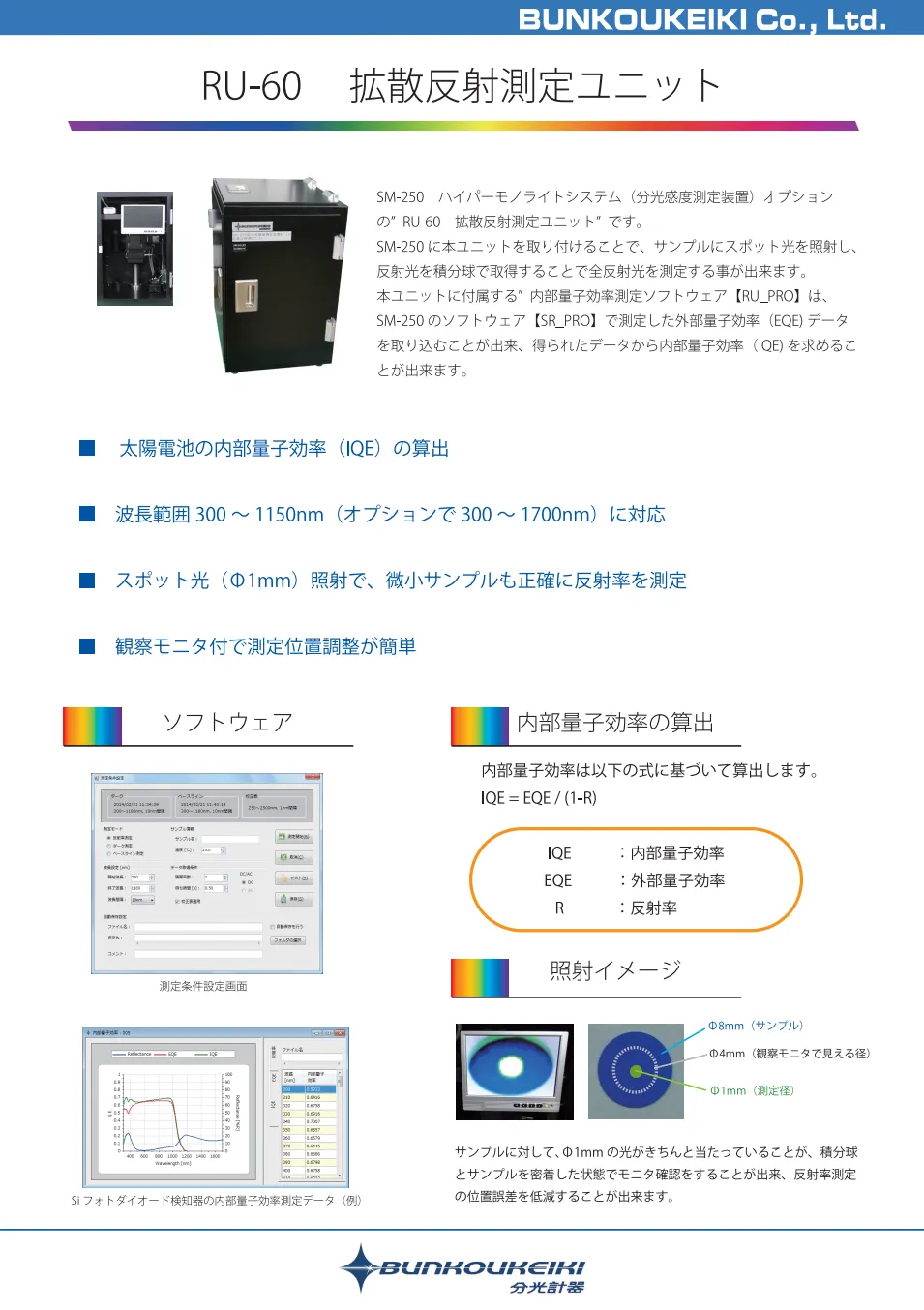

カタログ（PDF）　ダウンロード

RU-60　拡散反射測定ユニット　〉　

A4／2ページ／1.20MB

さらに詳しく

特長

SM-250に本ユニットを取り付けることで、太陽電池の内部量子効率（IQE）を算出することができます。
スポット光（800μm）照射で、微小サンプルも正確に反射率を測定できます。
試料観察モニタ付で測定位置調整が簡単です。

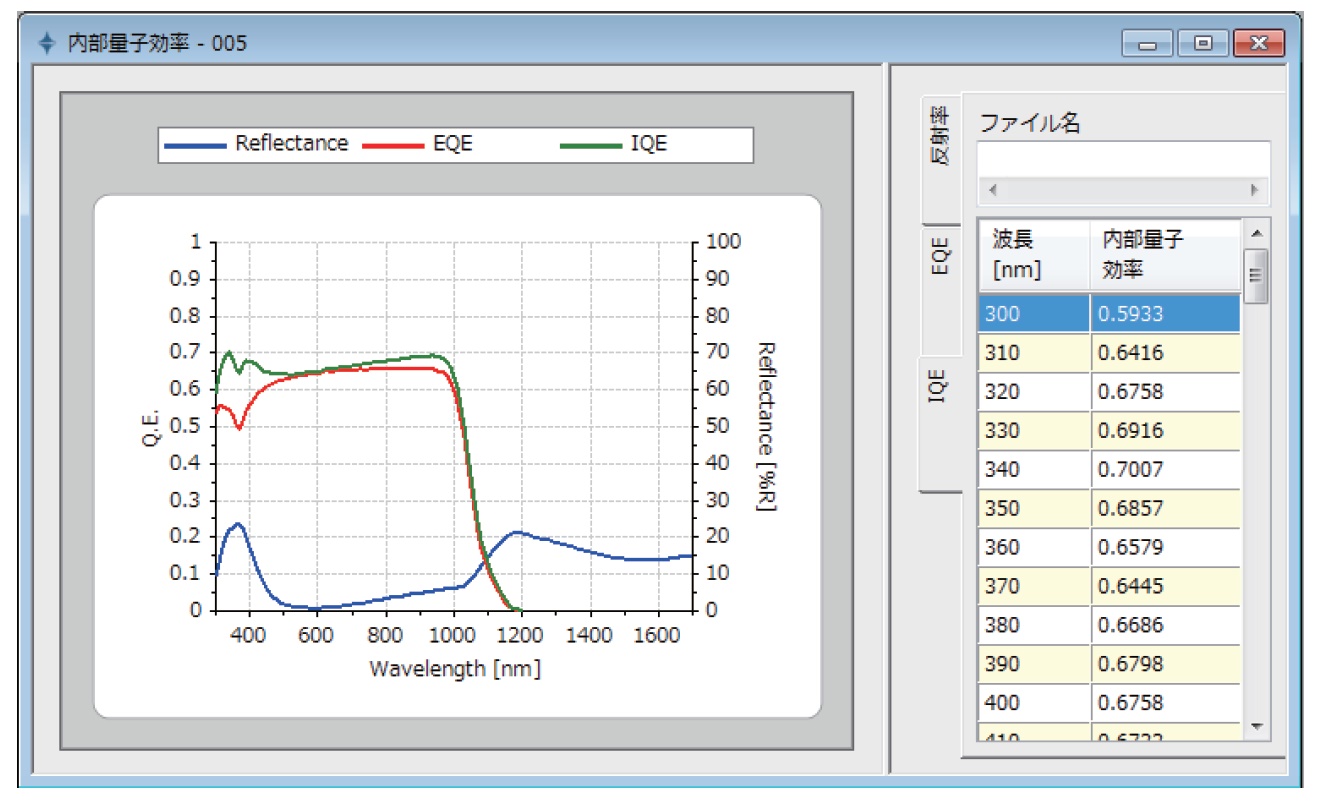

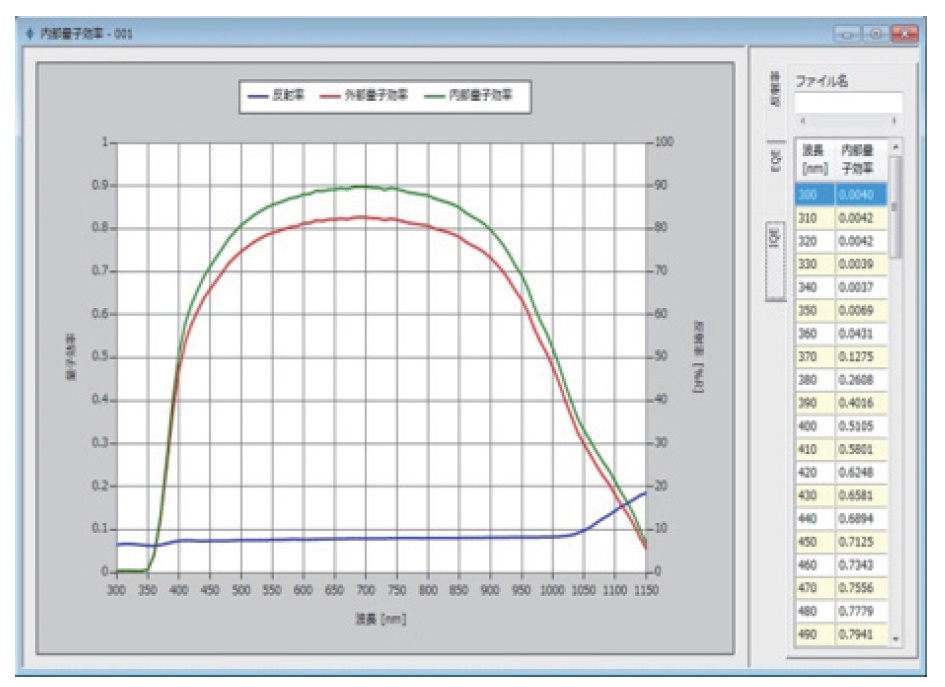

測定データ（例）

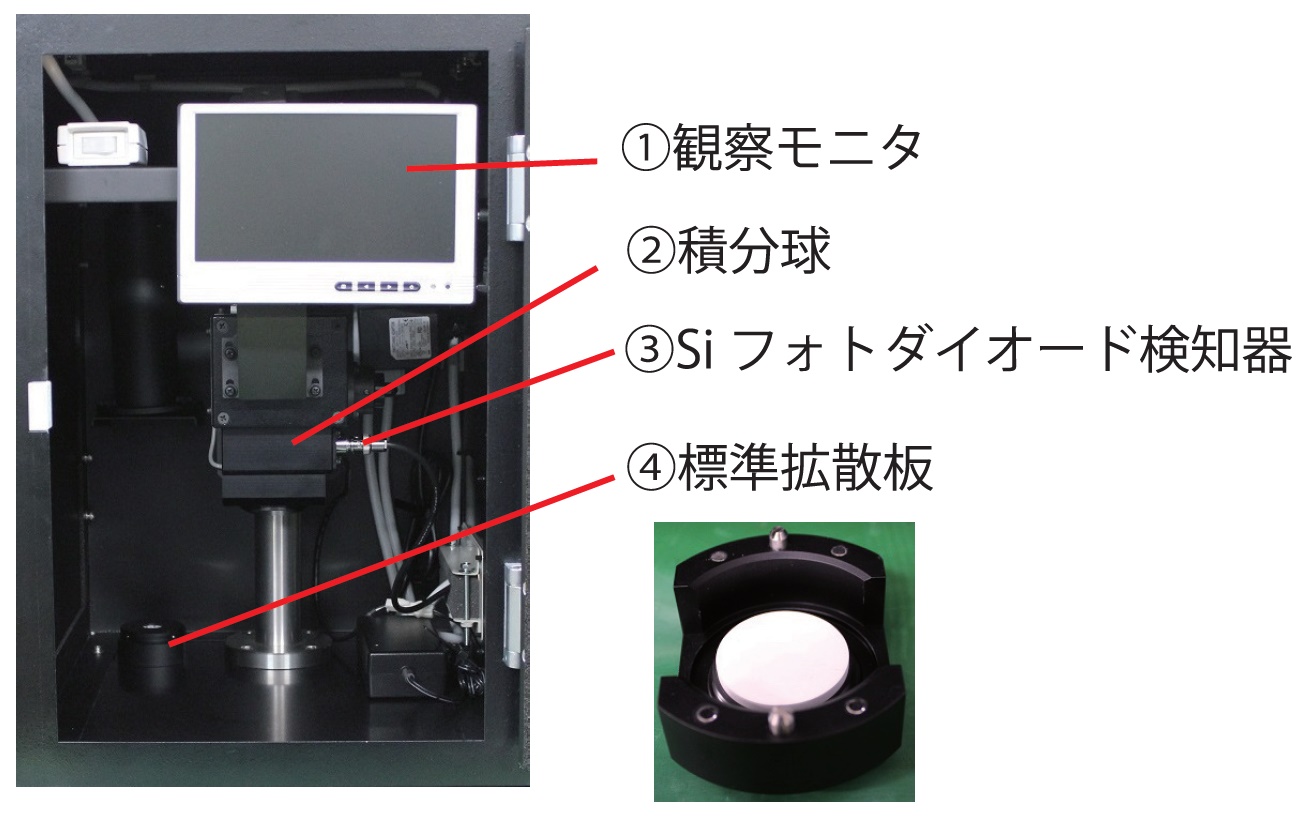

構成

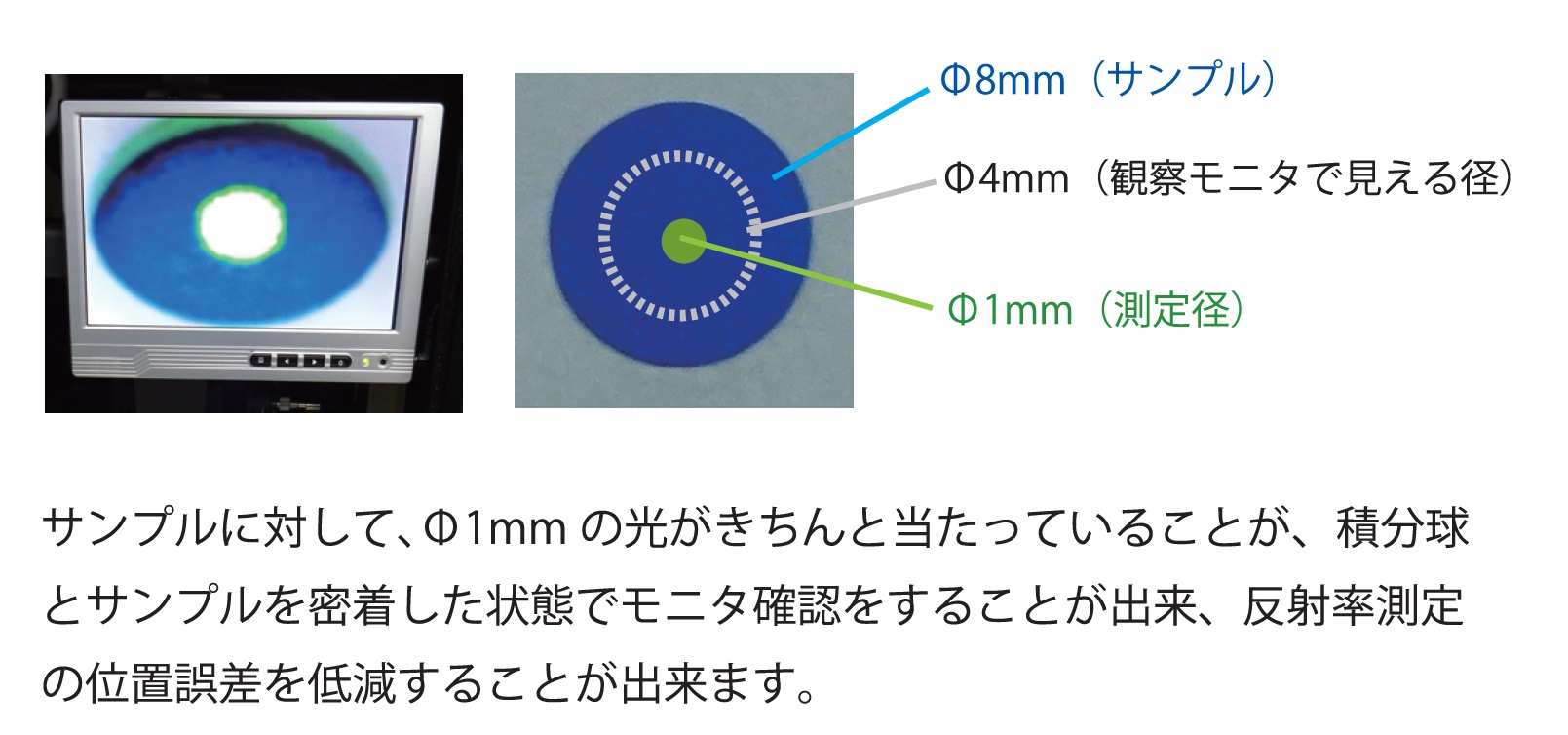

照射イメージ

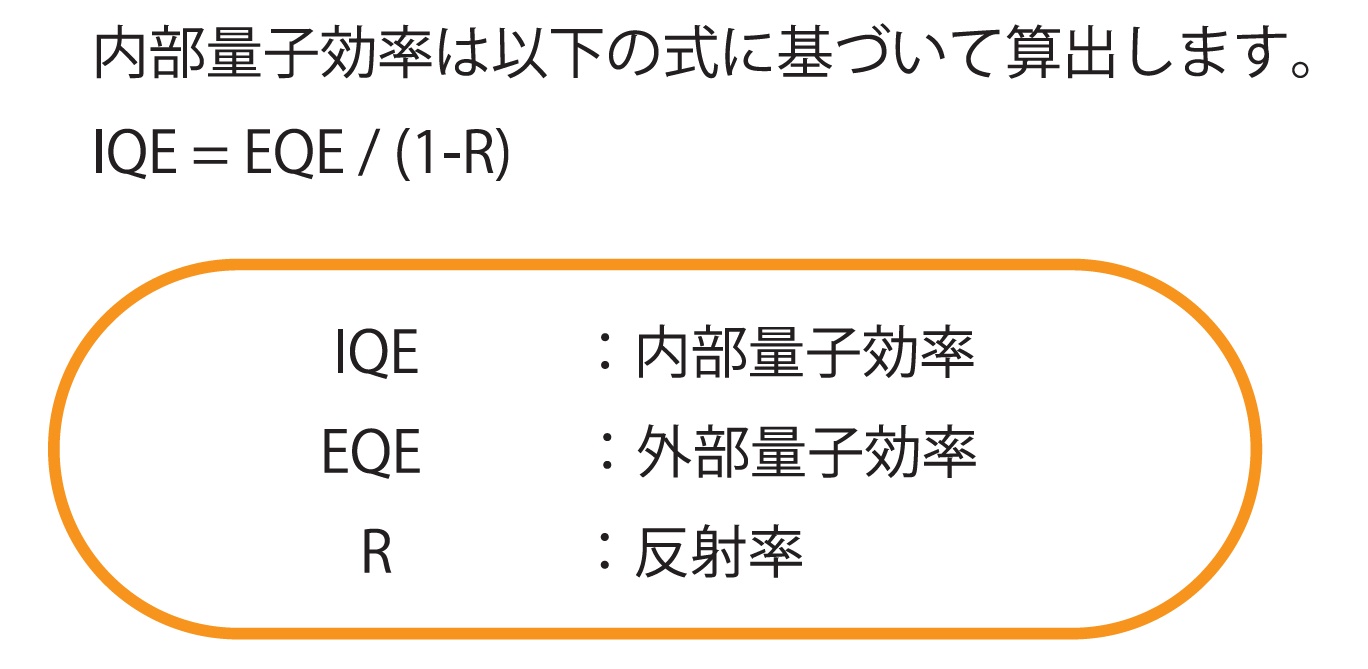

内部量子効率の算出

仕様

測定波長範囲	300～1150nm
測定波長間隔	1nm 2nm 5nm 10nm 20nm 50nm（ソフトウェア上で選択）
測定径	Φ1mm（サンプル部の光照射面積）
光入射角度	約8度
測光範囲	0～100％
測定再現性	±1%以内（標準拡散板繰り返し3回測定において）
測定精度	±3％以内
光安定性	±1％以内（ランプ安定後1時間において）
検知器	Siフォトダイオード
積分球	直径Φ60mm（サンプル面の開口径Φ4mm）
