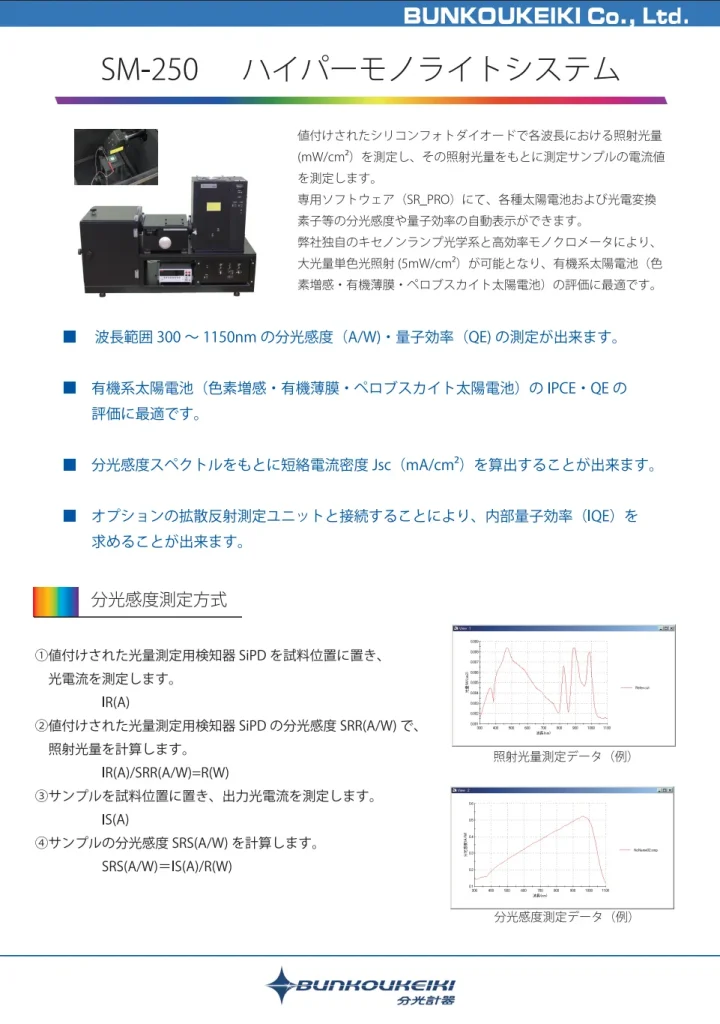

有機太陽電池用

特長

• 面内均一性の良い5ｍW/cm^２（@470nm）以上の単色光で有機系太陽電池（色素増感・有機薄膜）の分光感度(A/W)・量子効率(EQE･IPCE）を高精度に測定することが出来ます。
• 照射光量が強いので有機太陽電池に限らず、微小な太陽電池の分光感度・量子効率測定もS/N良く測定が出来ます。
• 分光感度スペクトルと基準太陽光の演算により、短絡電流密度（Jsc)を求めることが出来ます。

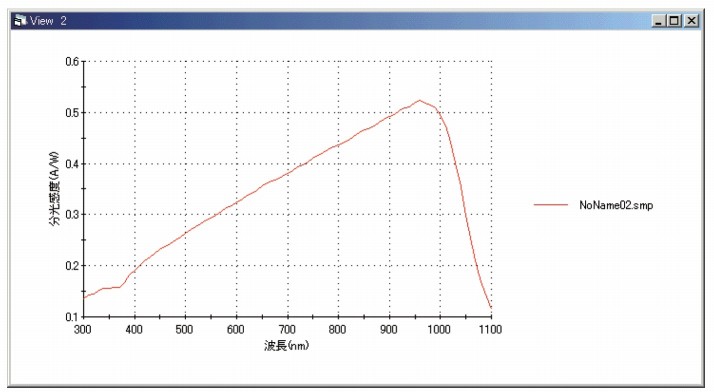

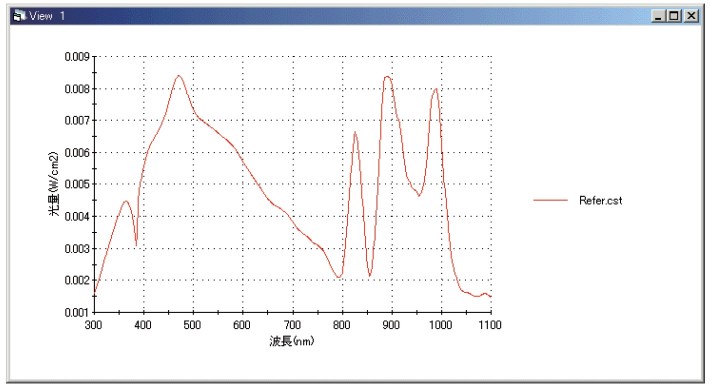

測定データ（例）

仕様

測定波長範囲	300～1150nm（オプションにより300～2000nm対応可）
波長幅（波長純度）	可変（0～24nm)
波長精度	1nm
照射強度（照射光量）	最大5mW/cm2以上（波長470nm）
照射有効面積	10×10mm（実質照射面積は約14×14mm）
照射方向	360度可変（垂直・水平など）
面内均一性	±5%以内
照射光安定性	±1％以内
焦点距離	レンズ先端から焦点面まで80mm
光軸高さ	装置底面から焦点面まで140mm
分光器焦点距離	250mm(MgF2紫外線劣化防止）
分光器光学系	非対称型変形ツェルニ・ターナマウント方式
分光器口径比	F=4.3
分光器迷光	1×10-4以下（546.1nmのとき、±5nmにおいて）
分光器操作方式	サインバー機構・波長リニア走査
電流計	電流取得：10pA～1A　電圧印加：±20V
ソフトウェア（測定項目）	分光感度・量子効率測定・短絡電流密度算出
ソフトウェア（グラフ）	横軸：波長（nm）縦軸：照射光量(ｍW)/分光感度（A/W)/量子効率（QE)

標準構成

• キセノンランプ150W カートリッジ型（空冷）
• キセノンランプハウス（電源）
• モノクロメータ（M25）
• 回折格子600本/500nmブレーズ
• 高次光カットフィルタ（U-330・L-37・R-64）
• 出射集光系　□10ｍｍ均一照射
• 電流計（電流取得：10pA～1A　電圧印加：±20V)
• コントローラ（波長スキャン・高次光カットフィルタ切換・シャッタ切換）
• インターフェースユニット
• 試料室（3方扉タイプ）
• 卓上型架台（2段型）
• シリコンフォトダイオード検知器（分光感度絶対値校正データ付）
• 検知器ホルダ
• 接続ケーブル（ワニ口ケーブル）
• ソフトウェア（SR_PRO）
• ノート型PC・GP-IB-USBケーブル・USBケーブル

オプション品

• 拡散反射測定ユニット（内部量子効率算出用）
• InGaAs検知器（長波長測定用）
• メカニカルチョッパー（AC測定用）
• 出射集光光学系
• ロックインアンプ
• 各種回折格子
• 各種高次光カットフィルタ
• 各種電流計
• 各種試料台・測定ケーブル

外形寸法

• 電源：AC100V  ±10V  50/60Hz   10A
• 本体：約W1120×Ｄ450×H780mm
• 重量：約50Kg
