特許第４６６３１５５号　取得

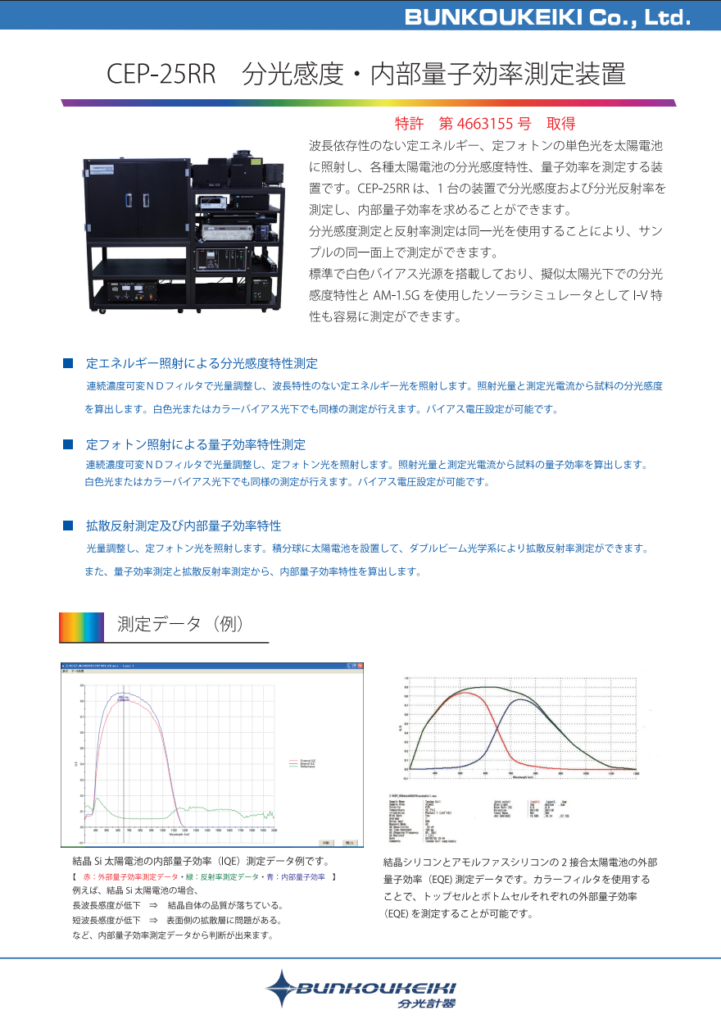

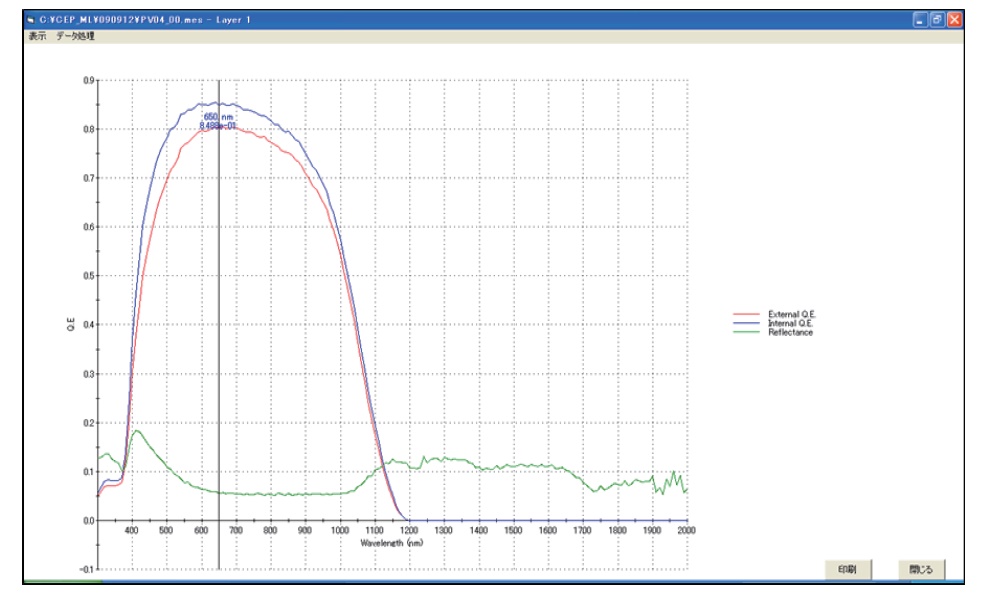

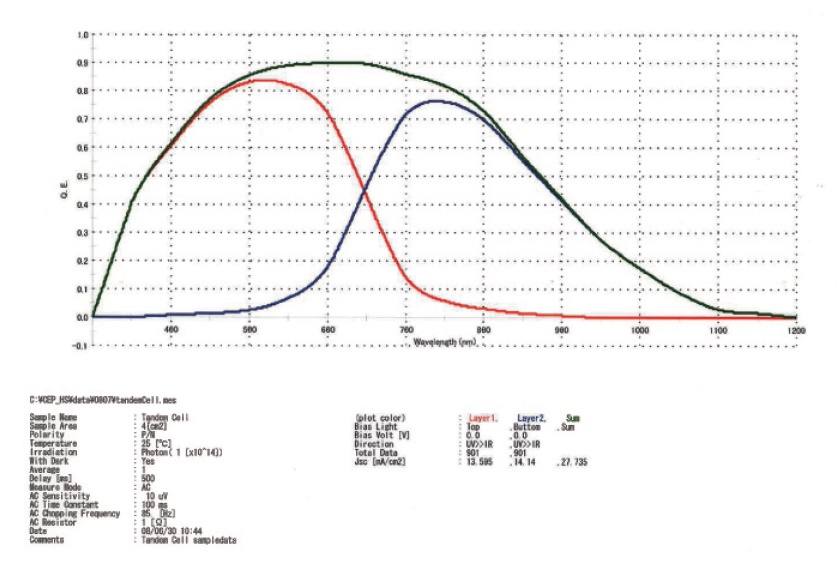

測定データ（例）

特長

• 波長依存性のない定エネルギー、定フォトンの単色光を太陽電池に照射し、各種太陽電池の分光感度特性、量子効率を測定する装置です。（波長範囲３００～１７００ｎｍ）
• １台の装置で分光感度及び分光反射率を測定し、内部量子効率（ＩＱＥ）を求めることができます。
• 分光感度測定と反射率測定は同一ビームを使用することにより、サンプルの同一面上で測定ができます。
• 標準で白色バイアス光源を搭載し、疑似太陽光下での分光感度特性とＩ－Ｖ測定が容易に測定が出来ます。

仕様

測定項目	分光感度・量子効率・I-V特性
波長範囲	300～1700nm（～2000nm拡張可）
単色光部　光源	キセノンランプ＋ハロゲンランプ（光合成方式）
単色光部　照射面積	20×20mm（50×50mm対応可）
波長純度	可変　最大20nm
照射光強度	5～50μW/cm2以上（波長350～1200nm）
面内均一性	±2.5%以内
波長強度一定性	±3%以内
照射光モード	定エネルギー・定フォトン
測定モード	DCおよびAC（13～100Hz）
白色光部　光源	キセノンランプ（自動カラーバイアス）
白色光部　照射面積	20×20mm
スペクトル合致度	JIS C8912・C8933クラスA
反射測定範囲・項目	0～100%・ダーク測定／ベースライン測定／反射率測定
測定方式	ダブルビーム光学系（セクタ鏡によりSampleビームとReferenceビームを切換）

標準構成

• キセノンランプ500W（単色光用）
• ハロゲンランプ400W（単色光用）
• ハロゲンランプ400W電源（単色光用）
• 光源集光光学系（2光源型）
• モノクロメータ
• 回折格子　600本/300nmブレーズ
• 回折格子　600本/500nmブレーズ
• 回折格子　600本/1600nmブレーズ
• 出射光学系（連続濃度可変NDフィルタ自動）
• 周波数可変チョッパー　DC/13～100Hz
• 各種高次光カットフィルタ
• キセノンランプ150W（白色光用）
• キセノンランプ150W電源（白色光用）
• 白色バイアス光学系（AM1.5G フィルタ内蔵）
• カラーフィルタホルダ
• 試料室
• 電流計（ソースメータ）・ロックインアンプ
• Siフォトダイオード検知器（単色光用・白色光用）
• TPユニット
• Si検知器ホルダ
• 反射率測定光学系（標準拡散板含む）
• 太陽電池信号ケーブル（XLR-ワニ口）
• インターフェースユニット
• ノートPC
• 取扱説明書

オプション品

• 各種サンプル試料台
• 白色バイアス用フィルタ自動切換機構（NDフィルタ・カラーフィルタ）

外形寸法

• 電源：AC100V  ±10V  50/60Hz   20A
• 本体：約W1750×Ｄ950×H1460mm
• 重量：約400Kg

関連製品
